■ ロッキングステージで課題解決
■ 位置保持原理
■ 特徴
■ 手動ステージの新しいスタンダード
ロッキングステージは、このようなニーズにお応えします。
- 1度の操作で位置保持が可能

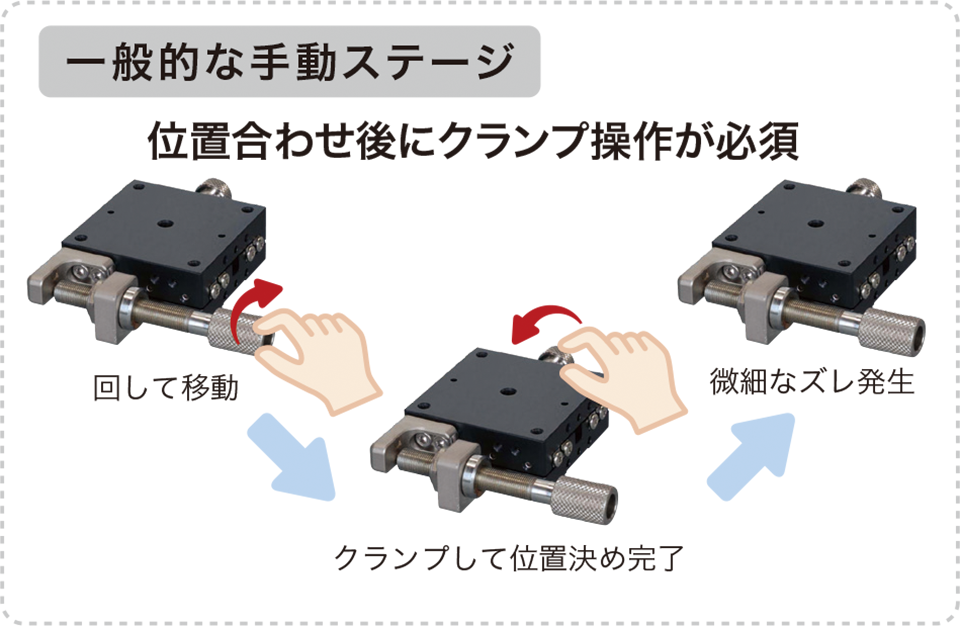

- 位置決め後のクランプ忘れを無くしたい
- 精度は求めず、動いて止まるだけのステージを検討している
- 価格が安いステージを検討している
- 省スペース化したい
- カスタム対応可能なステージを探している
※別途お問合せください
■ 手動ステージの新しいスタンダード

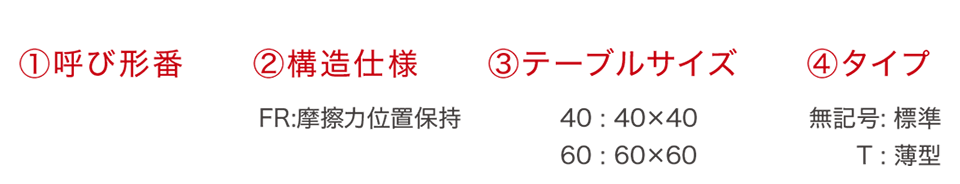

■ 製品仕様

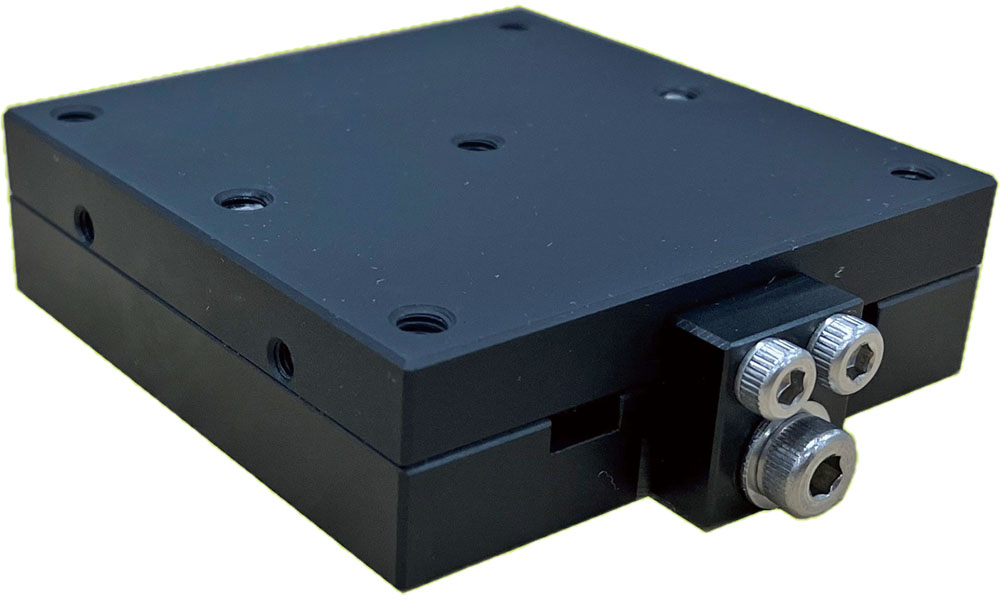

LKS-FR-40
| テーブルサイズ | ：40mm x 40mm |
|---|---|
| ストローク | ：±7mm |
| 耐荷重※ | ：39.2N / 4.0kgf |
| 平行度 | ：0.10mm |
| リード | ：0.7mm |
| 質量 | ：0.08kg |
LKS-FR-60
| テーブルサイズ | ：60mm x 60mm |
|---|---|
| ストローク | ：±9mm |
| 耐荷重※ | ：58.8N / 6.0kgf |
| 平行度 | ：0.10mm |
| リード | ：0.7mm |
| 質量 | ：0.18kg |

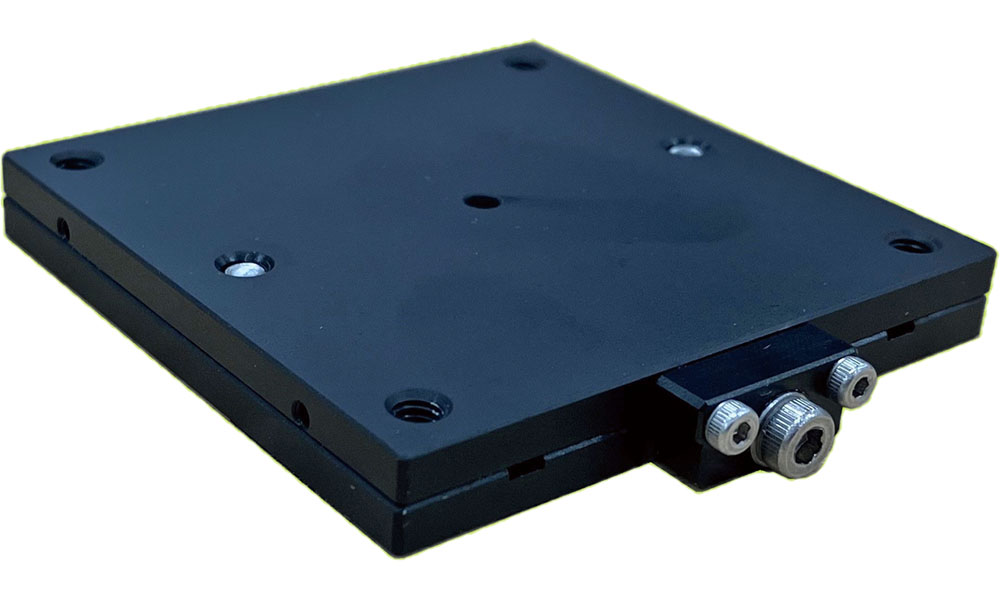

LKS-FR-40T
| テーブルサイズ | ：40mm x 40mm |
|---|---|
| ストローク | ：±7mm |
| 耐荷重※ | ：19.6N / 2.0kgf |
| 平行度 | ：0.20mm |
| リード | ：0.5mm |
| 質量 | ：0.04kg |
LKS-FR-60T
| テーブルサイズ | ：60mm x 60mm |
|---|---|
| ストローク | ：±9mm |
| 耐荷重※ | ：29.4N / 3.0kgf |
| 平行度 | ：0.20mm |
| リード | ：0.5mm |
| 質量 | ：0.08kg |
※ 垂直（縦）方向で使用する場合、耐荷重は表記耐荷重に対し1/3以内でご利用ください。

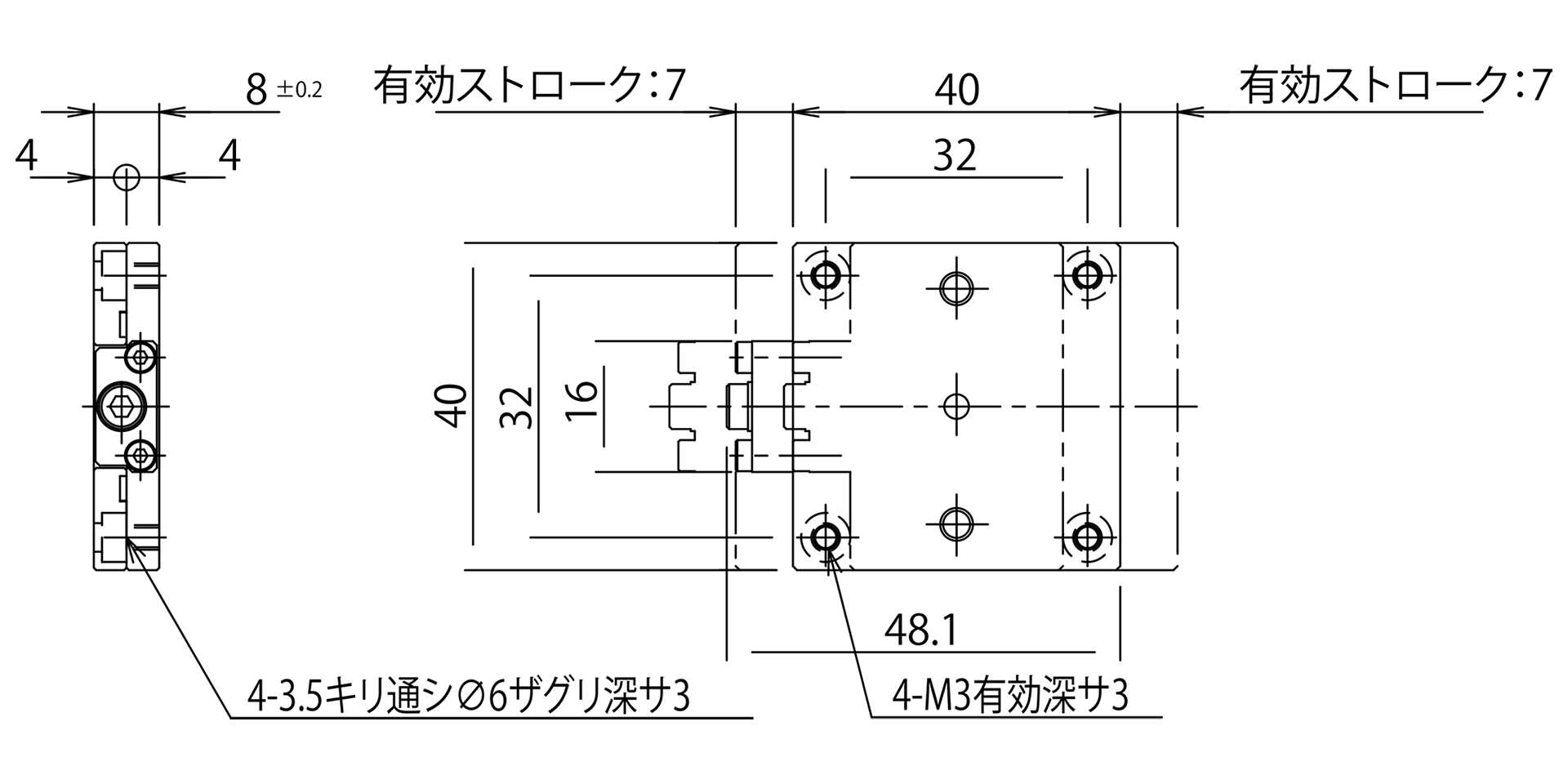

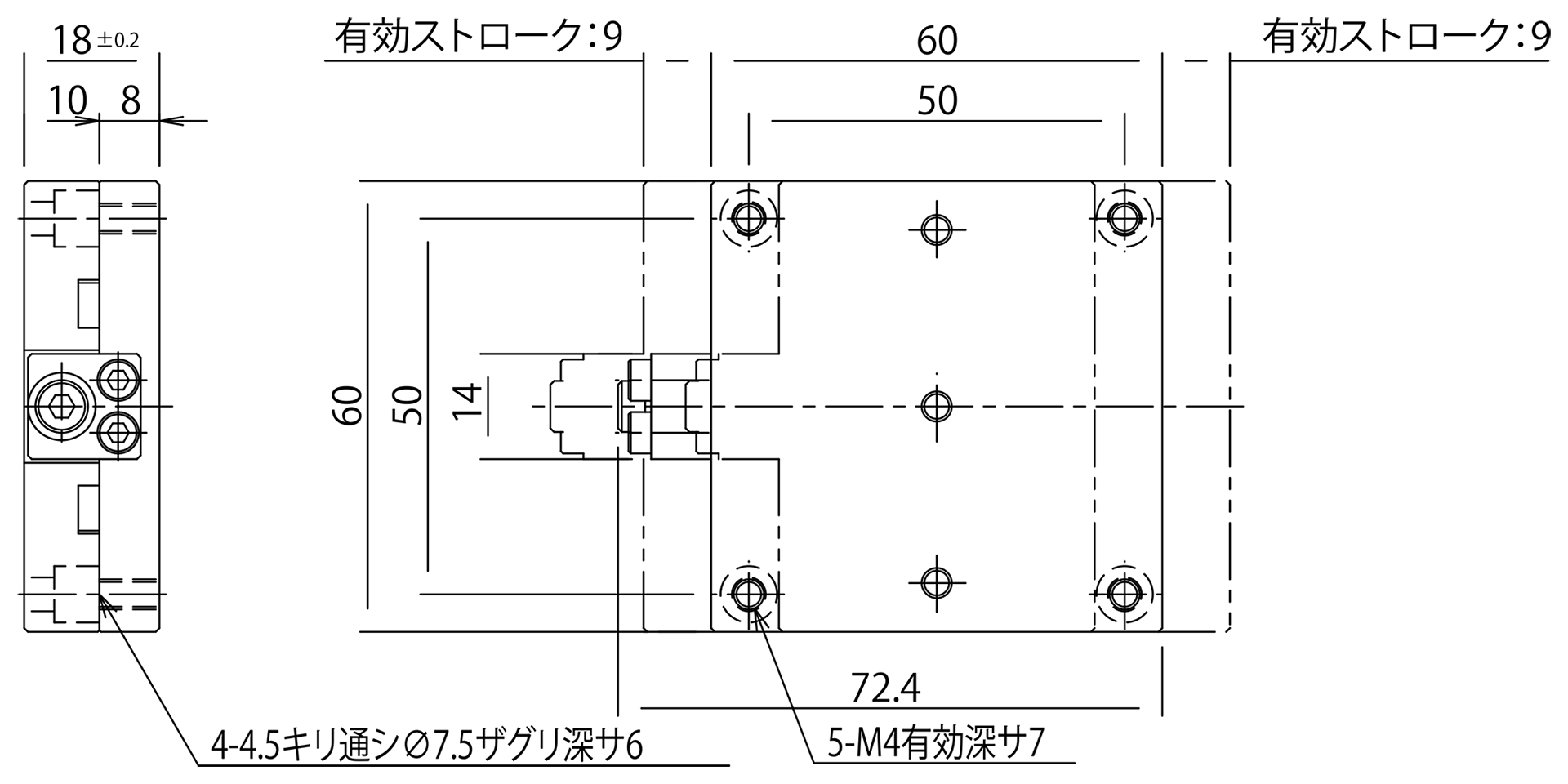

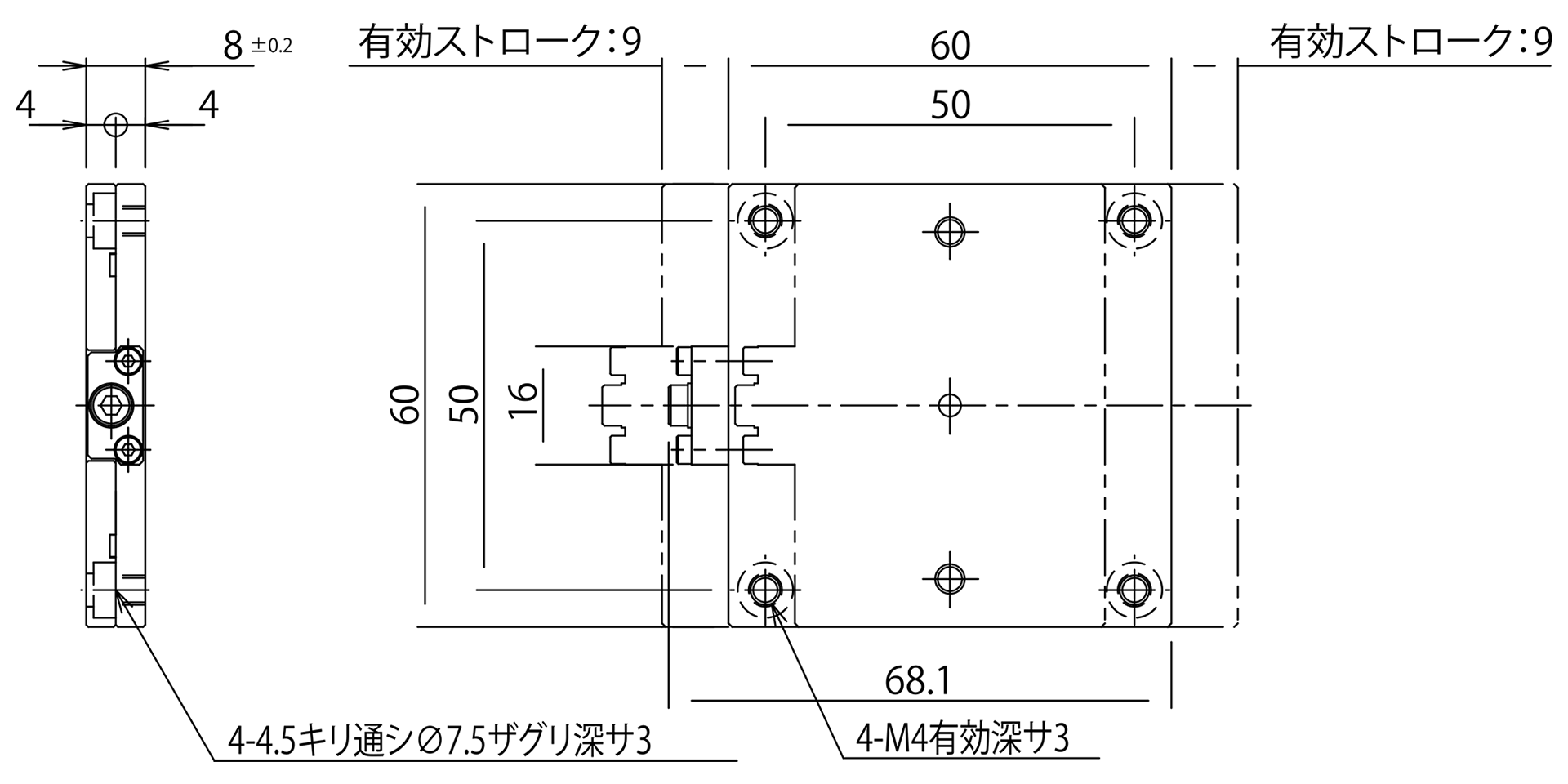

■ 外観図
■ 取扱説明書
LOCKING STAGE（ロッキングステージ）の取扱説明書は下記ボタンよりダウンロードいただけます。
■ お問い合わせ
LOCKING STAGE（ロッキングステージ）に関するお問い合わせは、下記にて対応しております。
FA・ロボット営業部 メカトロニクス技術課
03-5730-3816
【受付時間】月～金 9:00～16:30
※土日祝日・年末年始・夏季の休業日を除く
