生産設備

当社が保有している主な生産設備をご紹介いたします。

設備一覧

15軸制御大型マシニングセンター

メーカー	機械型式	台数	ストローク(X,Y,Z)(mm)	テーブル(mm)	拠点
オークマ	MILLAC-1000VH 2APC	1	1650x1300x1000	1000x1000	仙台工場
オークマ	MILLAC-1000VH 8APC	1	1650x1600x1000	1000x1000	仙台工場

オークマ MILLAC-1000VH 8APC

ストローク (X,Y,Z)

1650x1600x1000mm

B軸（主軸）150°　C軸（テーブル）0.001°

テーブル

1000×1000mm

加工物寸法 (X,Y,Z)

φ1600x1350mm

最大積載重量

2000kg

主軸

10~10000rpm　BT50 ATC 120本

25軸制御立形マシニングセンター

メーカー	機械型式	台数	ストローク(X,Y,Z)(mm)	テーブル(mm)	拠点
三井精機工業	Vertex750-5X	1	750x800x700	φ500	三島工場
オークマ	MU-4000V	1	740x460x460	φ400	三島工場

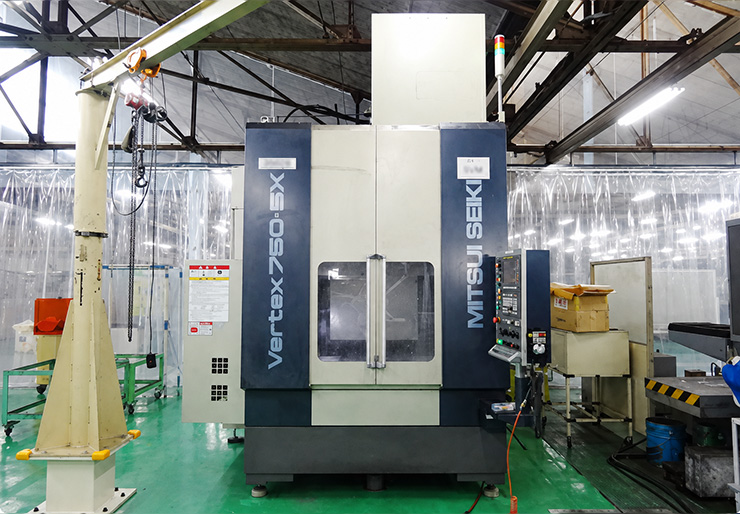

三井精機工業 Vertex750-5X

ストローク (X,Y,Z)

750x800x700mm

(A軸) +15~-105°　（C軸）360°

テーブル

φ500mm

主軸

50~25000rpm　BT40 ATC40本

オークマ MU-4000V

ストローク (X,Y,Z)

740×460×460mm

テーブル

φ400mm

主軸

50~15000rpm　HSK-A63 ATC166本

3門形五面マシニングセンター

メーカー	機械型式	台数	ストローク(X,Y,Z)(mm)	テーブル(mm)	拠点
芝浦機械	MPE-2130（5H）	1	3500x2900x1000	1800x3000	三島工場
オークマ	MCR-A5C（25×40）	1	4200x3000x650	2000x4000	三島工場
オークマ	MCR-BⅡ	1	8000x4200x800	3000×7700	仙台工場
オークマ	MCR-A5C(35×65)	1	6500×4200×800	3000×6600	仙台工場
オークマ	MCR-C	1	11850x3700x1250	2500x9700	仙台工場

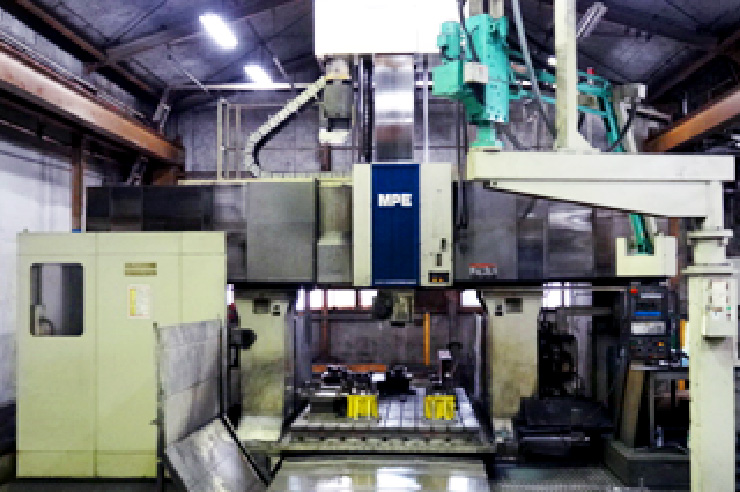

芝浦機械 MPE-2130(5H)

ストローク (X,Y,Z)

3500x2900x1000mm

テーブル

1800x3000mm　2パレット

門幅

2100mm

主軸

30~3000rpm　BT50 ATC90本

オークマ MCR-A5C(25×40)

ストローク (X,Y,Z)

4200x3000x650mm

クロスレール移動量

1000mm

最大通過高さ

1550mm（補助ベース積載時）

テーブル

2000x4000mm

門幅

2550mm

主軸

30~8000rpm　BT50 ATC120本

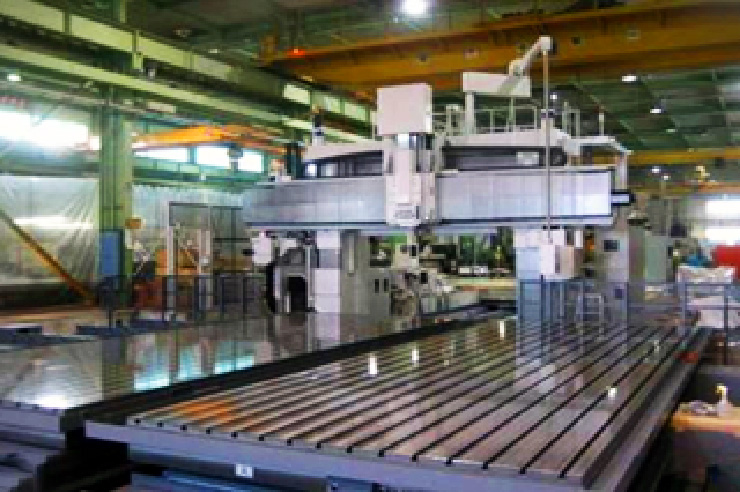

オークマ MCR-BⅡ

ストローク (X,Y,Z,W)

8000x4200x510x800mm

門幅

3550mm

加工物寸法 (X,Y,Z)

7700x3500x1800mm

テーブル

2パレット

最大積載重量

20000kg

主軸

10~6000rpm　BT50 ATC100本

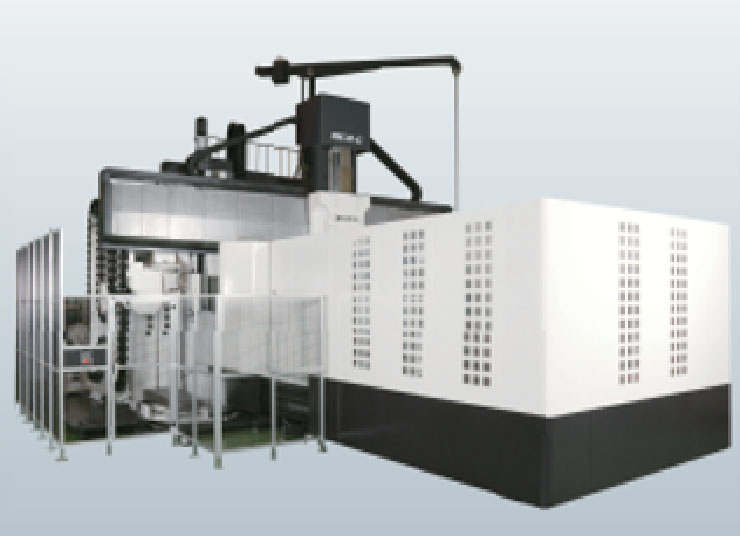

オークマ MCR-C

ストローク (X,Y,Z,W)

11850x3700x1250x1200mm

門幅

3150mm

加工物寸法 (X,Y,Z)

9700x2500x2000mm

テーブル

2パレット

主軸

10~6000rpm　BT50 ATC80本

稼働予定

2023年9月～

4治具ボーラー

メーカー	機械型式	台数	ストローク(X,Y,Z)(mm)	テーブル(mm)	拠点
安田工業	YBM1218V	1	1800x1200x600	1800x1200	仙台工場

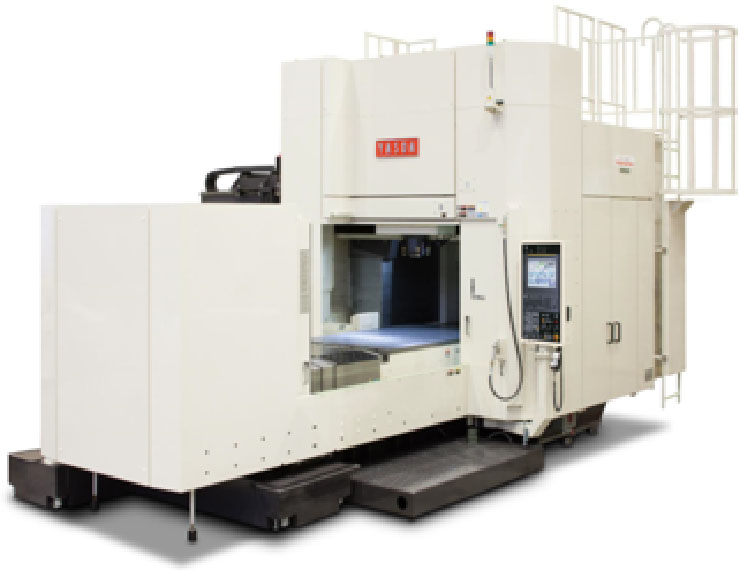

安田工業 YBM1218V

ストローク (X,Y,Z)

1800x1200x600mm

加工物寸法 (X,Y,Z)

1800x1200x500mm

最大積載重量

4000kg

主軸型式

プリロード自己調整型 SA50

主軸

50~10000rpm　BT50 ATC60本

5立形マシニングセンター

メーカー	機械型式	台数	ストローク(X,Y,Z)(mm)	テーブル(mm)	拠点
オークマ	MB-46VA	1	560x460x460	760x460	三島工場
オークマ	MB-46VAE	1	762×460×460	1000×430	三島工場
ヤマザキマザック	MTV-815/80Ⅱ	1	2032×810×750	2240×810	三島工場
ファナック	ROBODRILL α-D21LiB5 ADV	2	700x400x400	850x410	三島工場
オークマ	MB66-VB(P)	1	1500x660x660	1530x630	仙台工場

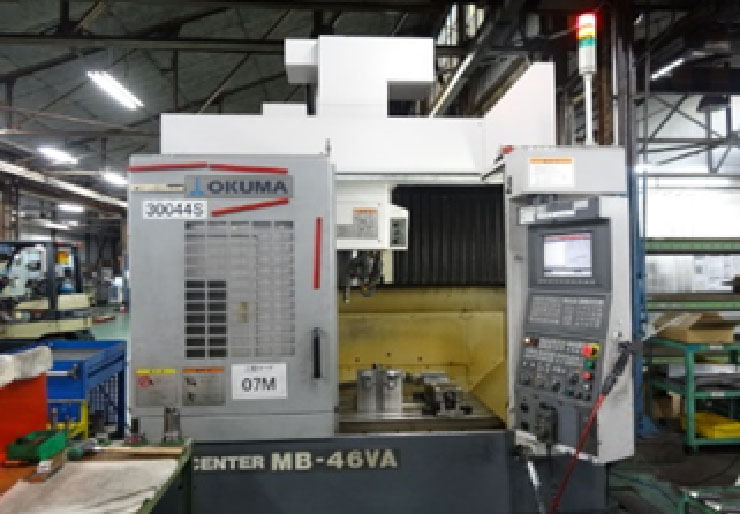

オークマ MB-46VA

ストローク (X,Y,Z)

560×460×460mm

テーブル

760×460mm

主軸

50～15000rpm　BT40 ATC20本

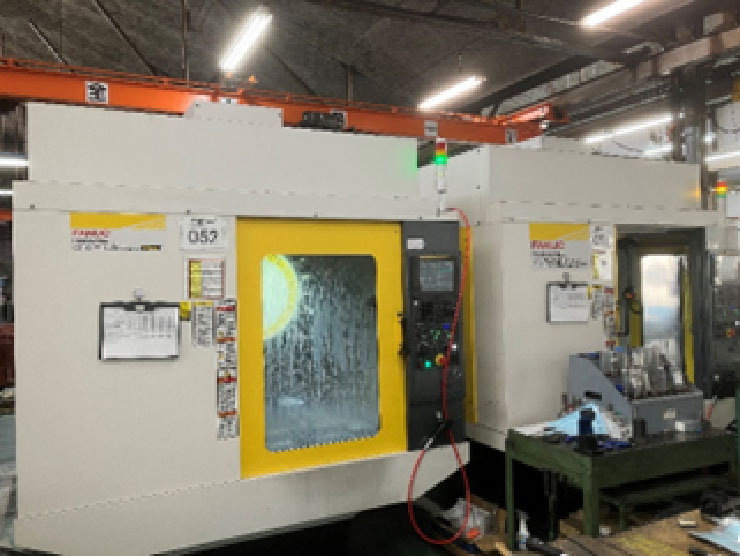

ファナック ROBODRILL α-D21LiB5 ADV

ストローク (X,Y,Z)

700×400×400mm

テーブル

800×410mm

主軸

100～10000rpm　BT30 ATC21本

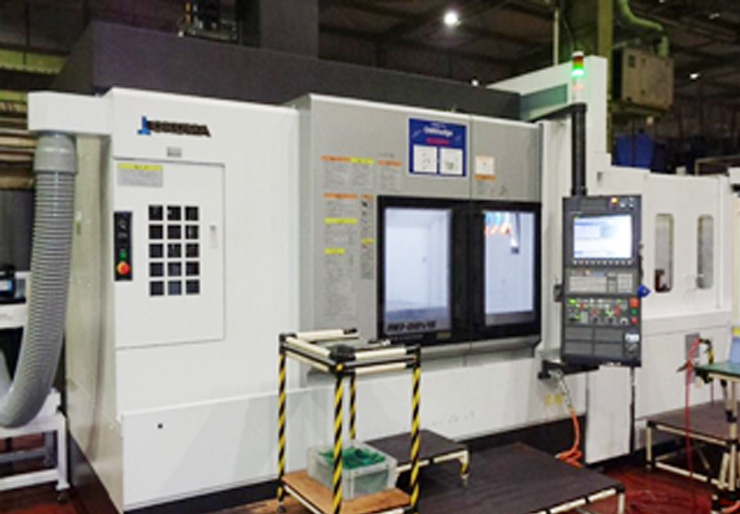

オークマ MB66-VB(P)

ストローク (X,Y,Z)

1500x660x660mm

テーブル

1530×630mm

最大積載重量

690kg

パレット

2パレット 2面並置形

主軸

50~12000rpm　BT50 ATC48本

6横形マシニングセンター

メーカー	機械型式	台数	ストローク(X,Y,Z)(mm)	テーブル(mm)	拠点
三井精機工業	HS3A(10P)	1	550x400x500	400x400	三島工場
ニイガタマシンテクノ	HN80C(2P)	1	1270x1020x920	800x800	三島工場
ニイガタマシンテクノ	N7(10P)	1	1000x950x1050	630x630	三島工場
ヤマザキマザック	HCN-4000NEO	2	560×640×640	400×400	三島工場
ヤマザキマザック	HCN6800(2P)	1	1050x900x980	630x630	仙台工場
ヤマザキマザック	HCN8800-Ⅱ(12P)	1	1400x1200x1325	800x800	仙台工場
三井精機工業	HS3A(6P)	2	550x400x500	400x400	三島工場 仙台工場
ヤマザキマザック	HCN4000(2P)	1	560x640x640	400×400	仙台工場
DMG森精機	NHX4000(2P)	1	560x560x660	400×400	仙台工場
DMG森精機	NHX5000(2P)	1	730x730x880	500x500	仙台工場

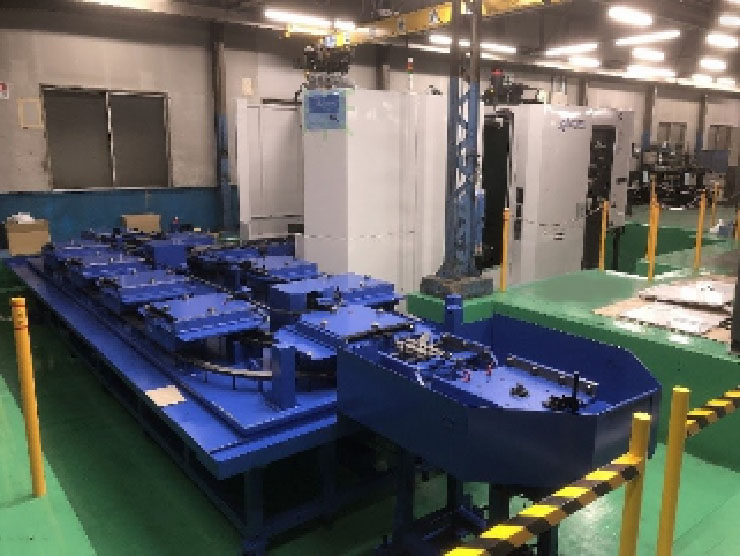

ニイガタマシンテクノ N7

ストローク (X,Y,Z)

1000×950×1050mm

テーブル

630×630mm

主軸

50～12000rpm　BT50 ATC126本

ヤマザキマザック HCN-4000NEO

ストローク (X,Y,Z)

560×640×640mm

テーブル

400×400mm

主軸

35～12000rpm　BT40 ATC160本

HCN6800

ストローク (X,Y,Z)

1050×900×980mm

テーブル

630×630mm

主軸

30～10000rpm　BT50 ATC43本

HCN8800

ストローク (X,Y,Z)

1400×1200×1325mm

テーブル

800×800mm

主軸

35～10000rpm　BT50 ATC120本

7平面研削盤

メーカー	機械型式	台数	ストローク(X,Z)(mm)	テーブル(mm)	拠点
岡本工作機械製作所	PSG2015CHNC	1	2250x1670	2050x1550	三島工場
岡本工作機械製作所	PSG206DXNC	1	2250x660	2050x600	三島工場
岡本工作機械製作所	PSG305DX	1	3250x560	3050x500	三島工場
ビアメカニクス	GHL-B520T	2	2100×560	2000×485	三島工場
ビアメカニクス	GHL-B516T	1	1650×560	1600×485	三島工場
岡本工作機械製作所	PSG155DX	1	1750x560	1500x500	仙台工場
住友重機械	KSH-820	1	2550x860	2000x800	仙台工場
岡本工作機械製作所	PSG63SA1	3	750x340	605x300	三島工場 仙台工場

岡本工作機械製作所 PSG2015CHNC

テーブル移動量

2250x1670mm

テーブル

2050x1550mm

工作物の加工範囲 (X,Y,Z)

2000x700x1550mm

岡本工作機械製作所 PSG206DXNC

テーブル移動量

2250×660mm

テーブル

2050×600mm

工作物の加工範囲 (X,Y,Z)

2000x600x575mm

岡本工作機械製作所 PSG305DX

テーブル移動量

3250×560mm

テーブル

3050×500mm

工作物の加工範囲 (X,Y,Z)

3000x500x595mm

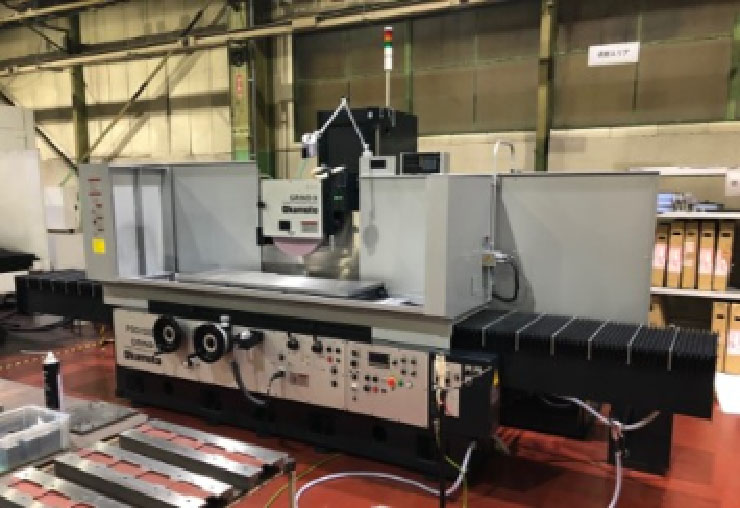

岡本工作機械製作所 PSG155DX

テーブル移動量

1750×550mm

テーブル

1500×500mm

工作物の加工範囲 (X,Y,Z)

3000x500x495mm

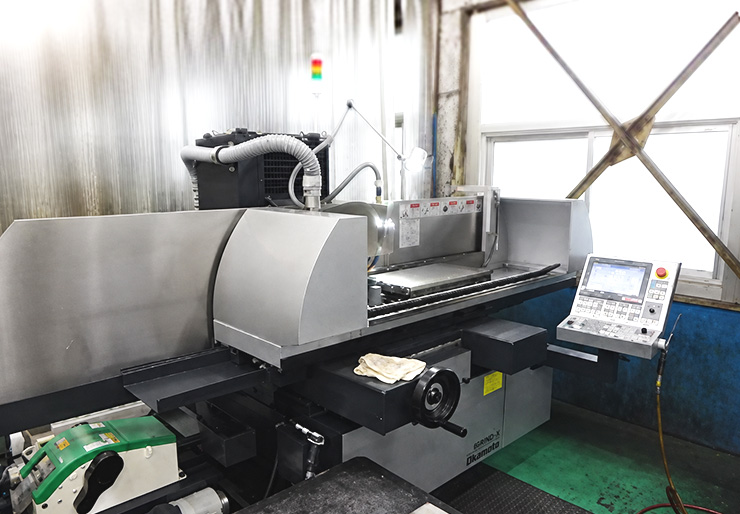

岡本工作機械製作所 PSG63SA1

テーブル移動量

750×340mm

テーブル

605×300mm

工作物の加工範囲 (X,Y,Z)

600x300x322.5mm

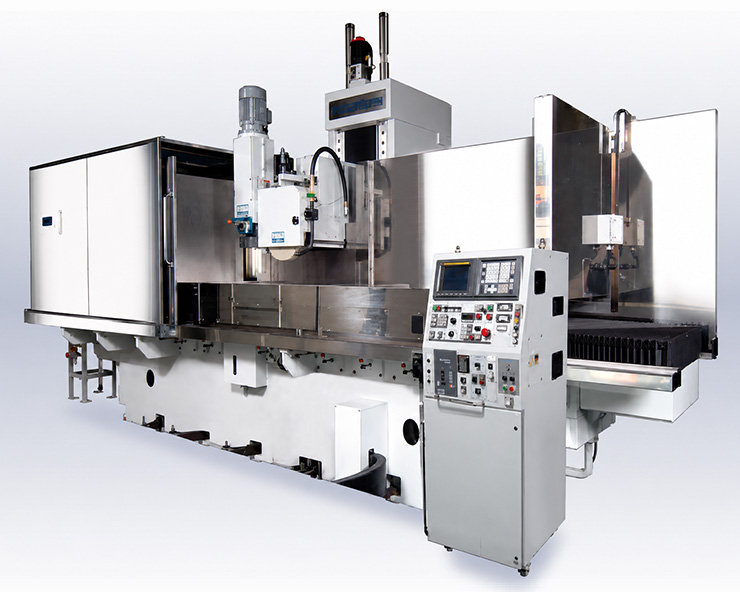

住友重機械ファインテック ＫＳＨ820

テーブル移動量

2550×860mm

テーブル

2000×800mm

工作物の加工範囲 (X,Y,Z)

2000x800x600mm

8門形平面研削盤

メーカー	機械型式	台数	ストローク(X,Y,Z)(mm)	テーブル(mm)	拠点
住友重機械	KPL-1860	1	7000x2200x1600	6000x1800	仙台工場

9CNC円筒研削盤

メーカー	機械型式	台数	振り/センタ間距(mm)	砥石外径	拠点
ジェイテクト	GE4Pi-100	1	φ320/1000	φ405	仙台工場

ジェイテクト GE4Pi-100

テーブル上の振り

φ320

センター間距離

1000mm

移動量（といし台,テーブル）

288mm×1280mm

その他

内面研削装置付き

10レーザー加工機

メーカー	機械型式	台数	ストローク(X,Y,Z)(mm)	テーブル(mm)	拠点
アマダ	FOMⅡ2412NT	1	2870x1270x200	2570x1270	仙台工場

11門形マシニングセンター

メーカー	機械型式	台数	ストローク(X,Y,Z)(mm)	テーブル(mm)	拠点
ヤマザキマザック	FJV50/80	1	2000x1150x585	2240x1000	三島工場
ヤマザキマザック	FJV 5Face-60/80	1	2000x1400x660	2240x1250	三島工場

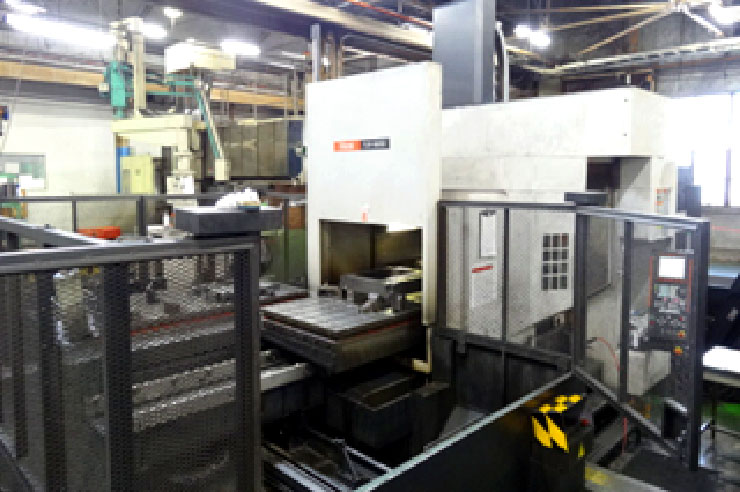

ヤマザキマザック FJV-50/80

ストローク (X,Y,Z)

2000x1150x585mm

テーブル

2240x1000mm

門幅

1230mm

主軸

22~10000rpm　BT50 ATC120本

ヤマザキマザック FJV 5Face-60/80

ストローク (X,Y,Z)

2000x1400x660mm

テーブル

2240x1250mm

門幅

1500mm

主軸

35~10000rpm　BT50 ATC120本

12CNC旋盤

メーカー	機械型式	台数	ストローク(X,Y,Z)(mm)	テーブル(mm)	拠点
ヤマザキマザック	QUICK TURN 350MY 650U	1	270x150x690	-	三島工場

ヤマザキマザック QUICK TURN 350MY 650U

ストローク (X,Y,Z)

270x150x690mm

主軸最大回転数

3300rpm

最大加工径

φ430mm

最大加工長さ

610mm

13複合加工機

メーカー	機械型式	台数	ストローク(X,Y,Z)(mm)	テーブル(mm)	拠点
ヤマザキマザック	INTEGREX i-350HS 1500U	1	695x1585x300	-	三島工場

ストローク (X,Y,Z)

695×1585×300mm

主軸最大回転数

4000rpm

最大加工径

φ670mm

最大加工長さ

1519mm

14三次元座標測定機

メーカー	機械型式	台数	ストローク(X,Y,Z)(mm)	テーブル(mm)	拠点
東京精密	XYZAX FUSION NEX	1	1200x1500x1000	1705x2410	三島工場
東京精密	XYZAX AXCEL RDS	1	850x1000x600	1520x1950	三島工場
東京精密	SVA800A	1	850x600x600	1370x1360	仙台工場
東京精密	XYZAX AXCEL	1	1200x4000x1000	1470x5100	仙台工場

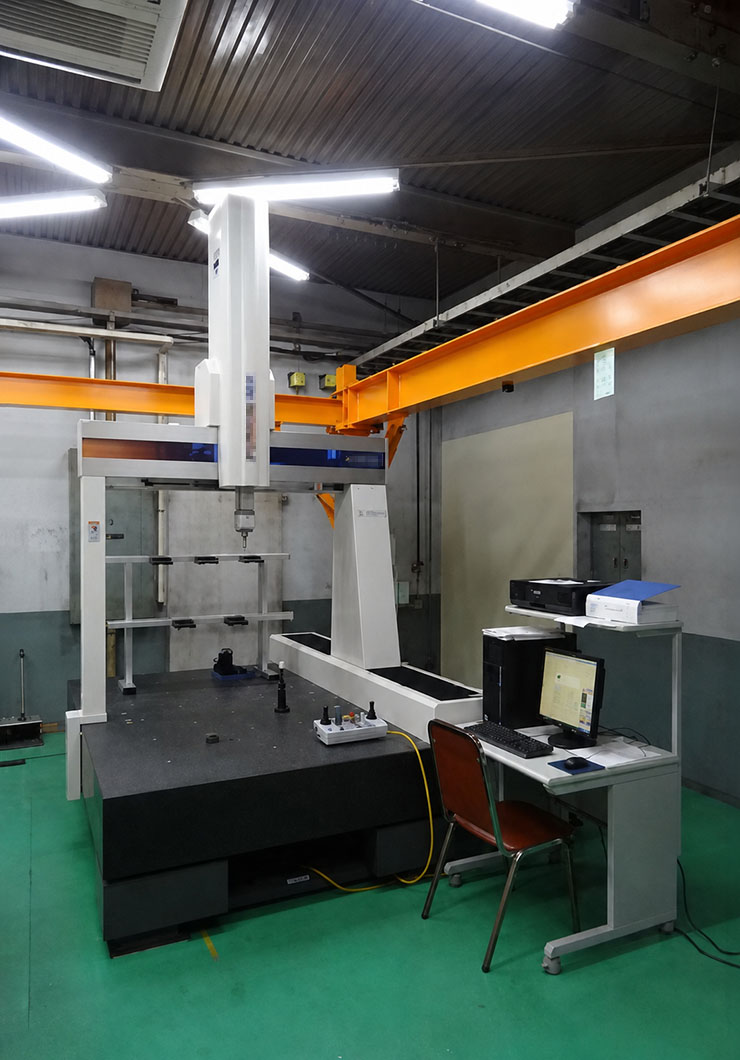

東京精密 XYZAX FUSION NEX

測定範囲 (X,Y,Z)

1200x1500x1000mm

最小表示

0.01μm

テーブル使用可能範囲 (X,Y)

1370x2410mm

被測定物最大高さ

1170mm

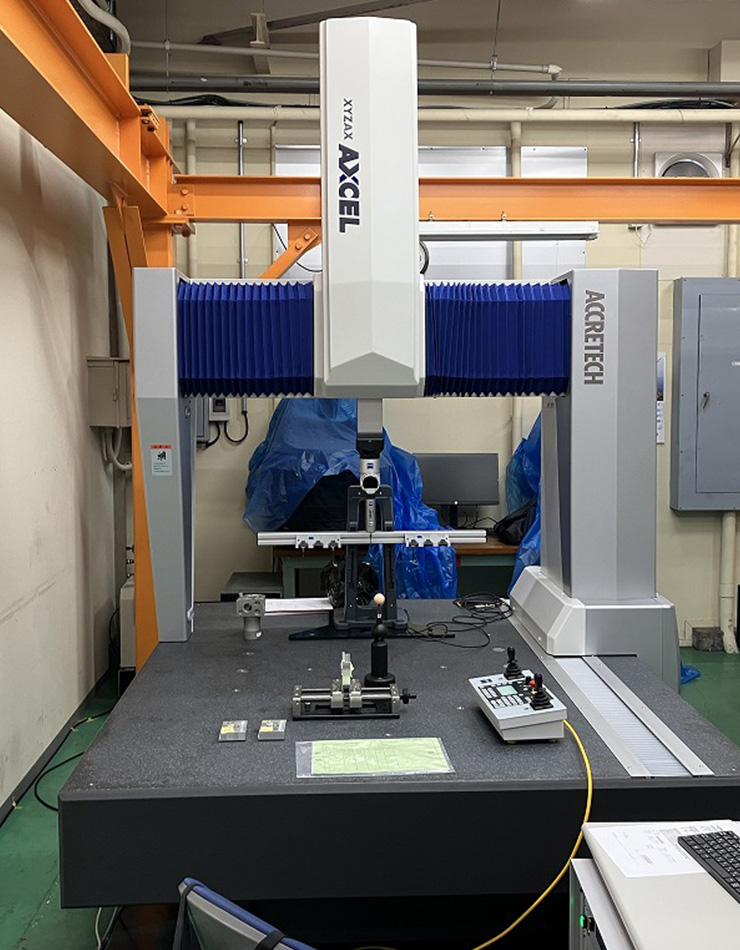

東京精密 XYZAX AXCEL RDS

測定範囲 (X,Y,Z)

1200x1500x1000mm

最小表示

0.01μm

テーブル使用可能範囲 (X,Y)

1050×1900mm

被測定物最大高さ

790mm

15精密空調室

メーカー	機械型式	台数	室内の大きさ（mm）	精度	拠点
オリオン	PAP20A-SPR30	1	3000×3000×3000 （開口幅2700）	吹出し±0.1℃	仙台工場
