多彩な装置の「心臓部」を支える
ユニット事業
精密駆動ステージ
高精度1軸ユニット
精密位置決め・高剛性が求められる現場に
最適なユニットをご提供します
THKインテックスでは、THK製品とさまざまな加工部品を組み合わせ、お客様の用途に合わせて製作した製品を「ユニット」と称してご提供しています。
THKインテックスでは、ユニットを製作するにあたり、「設計」・「調達」・「加工」・「組立」・「配線」・「調整」・「検査」・「出荷」を一貫して自社で対応できる「ものづくり体制」を保有しています。
お客様の装置仕様に合わせ、機械・電気・制御を組み合わせた高精度なステージを、小型精密なものから大型ユニットまで幅広いニーズにお応えします。
守秘義務の関係上ご紹介できない案件もありますが、半導体製造装置や工作機械メーカーなど多くの製造業のお客様に採用いただいています。

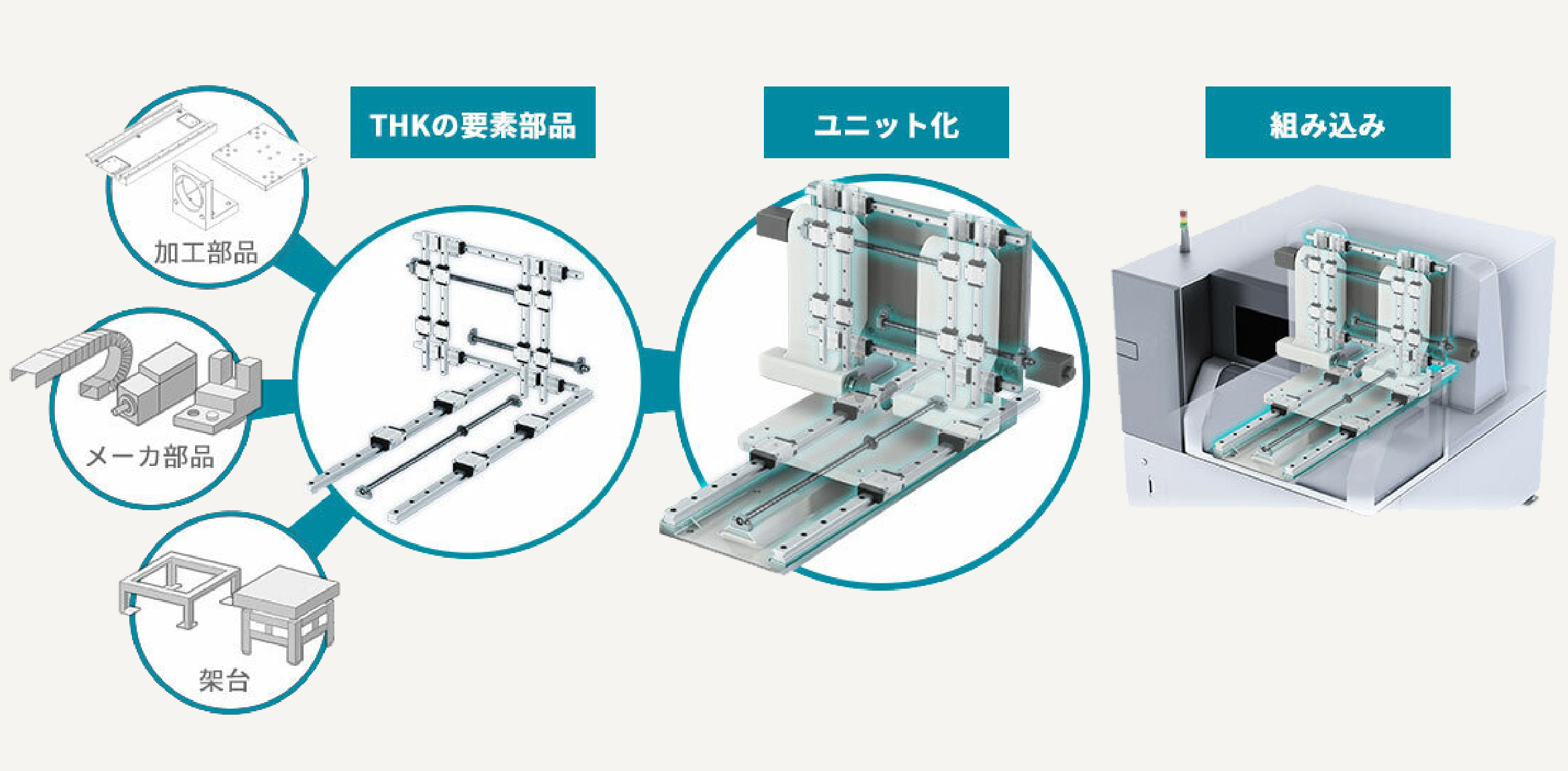

ユニットとは？
THK製品と様々な"ピース"を組み合わせた製品を「ユニット」と呼んでいます。
ユニットのイメージ動画
導入実績

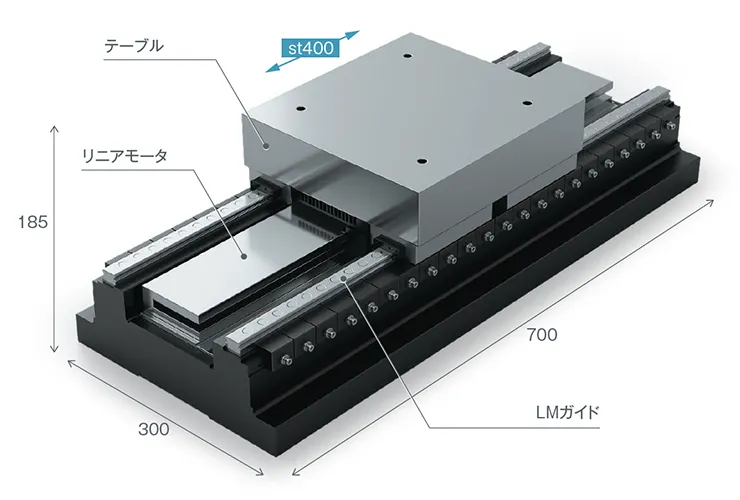

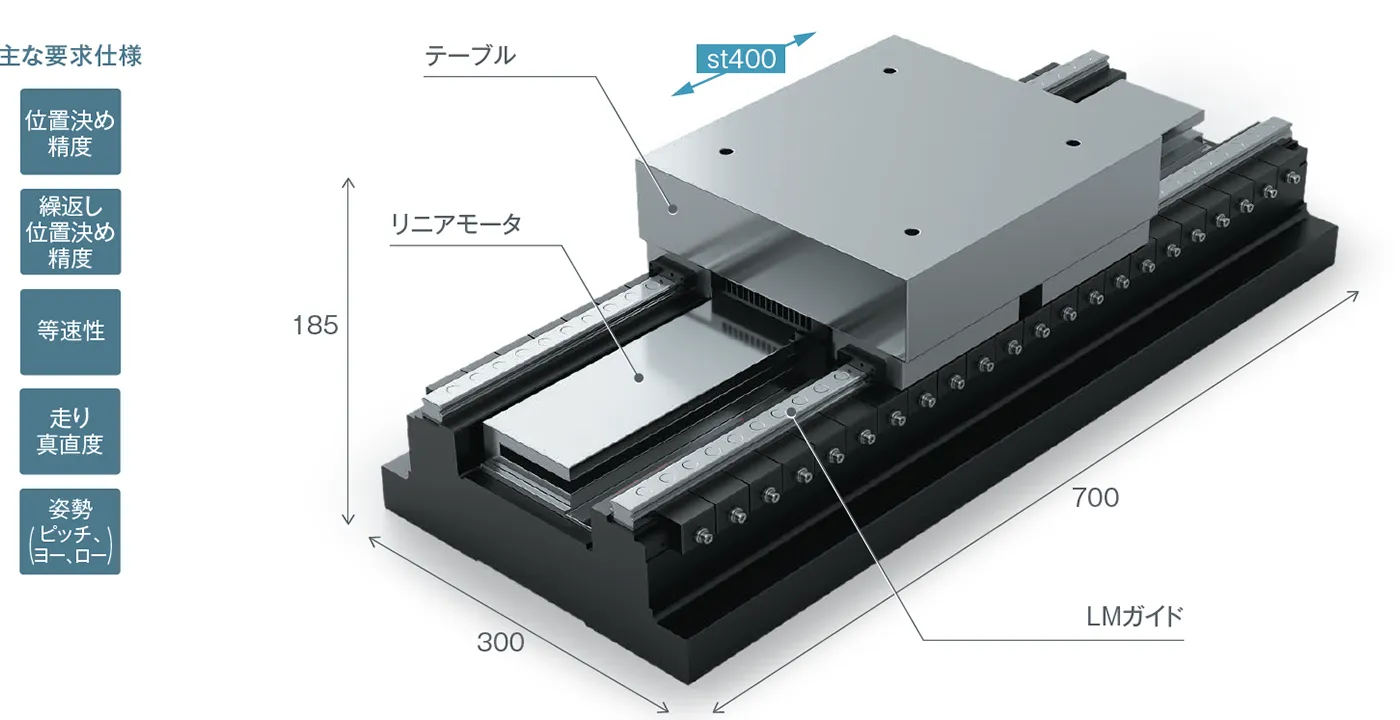

高精度1 軸ユニット
テーブルを厚くすることでLMガイドの姿勢変化による真直度、位置決め精度への影響を少なくした 高精度1軸ユニットです。また、姿勢変化が極小になる様に解析・専用設計されたLMガイドを使用 しています。

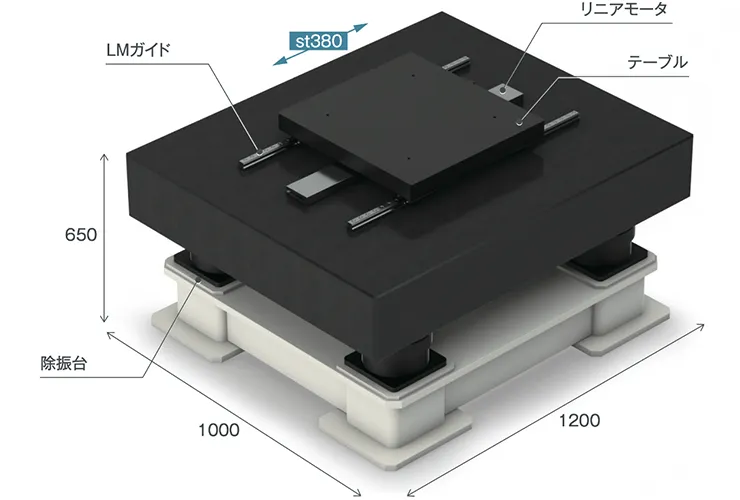

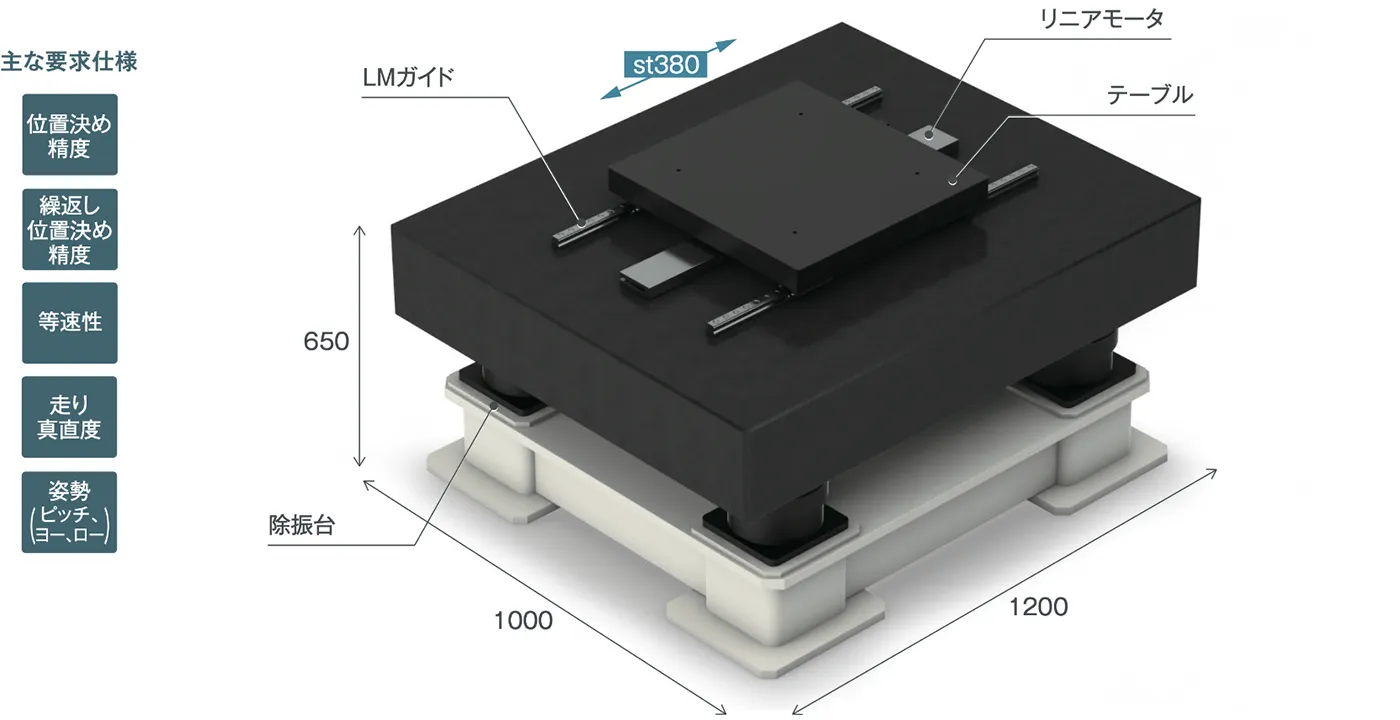

高精度1軸ユニット

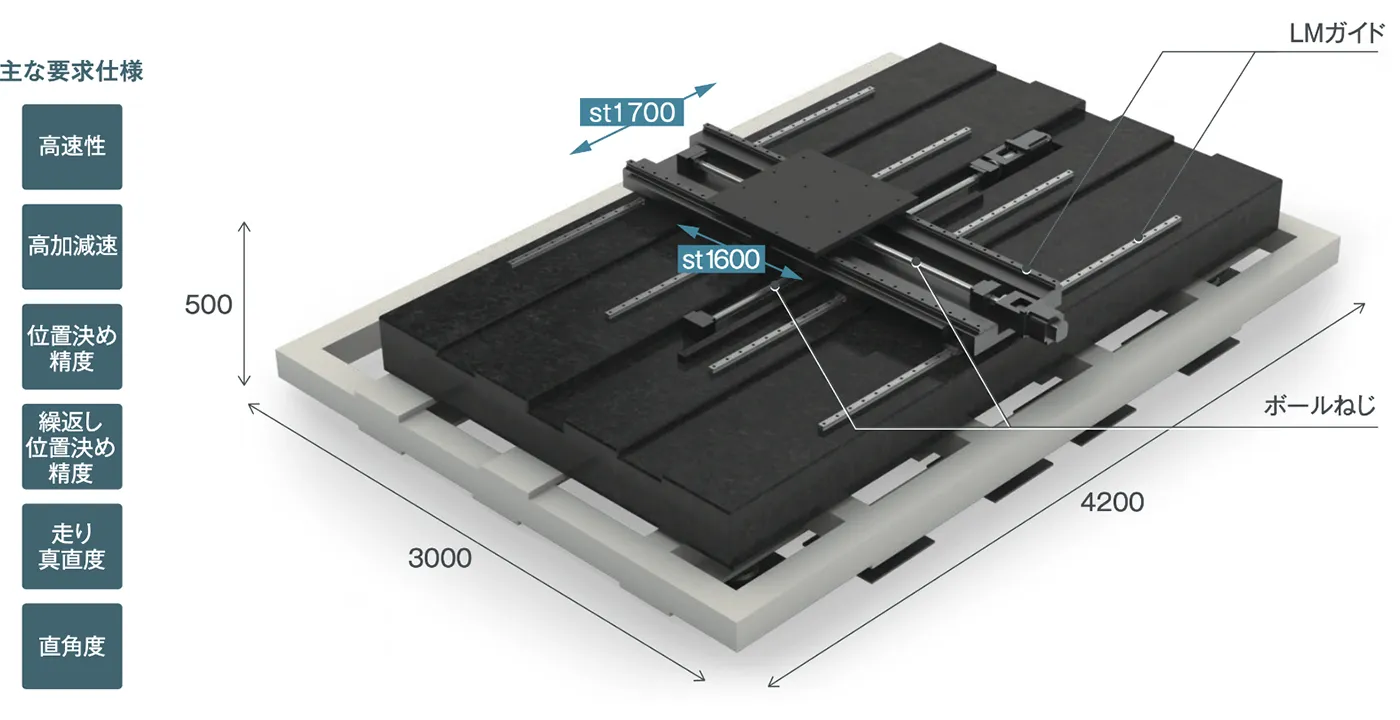

石定盤を使用することによりLMガイド取付面を高精度に仕上げ、テーブルの走り真直度の向上や姿勢変化の低減を図っています。振動など装置周辺からの外乱の影響を低減するため、除振台を使用しています。石定盤や除振台を含めた製作も可能です。

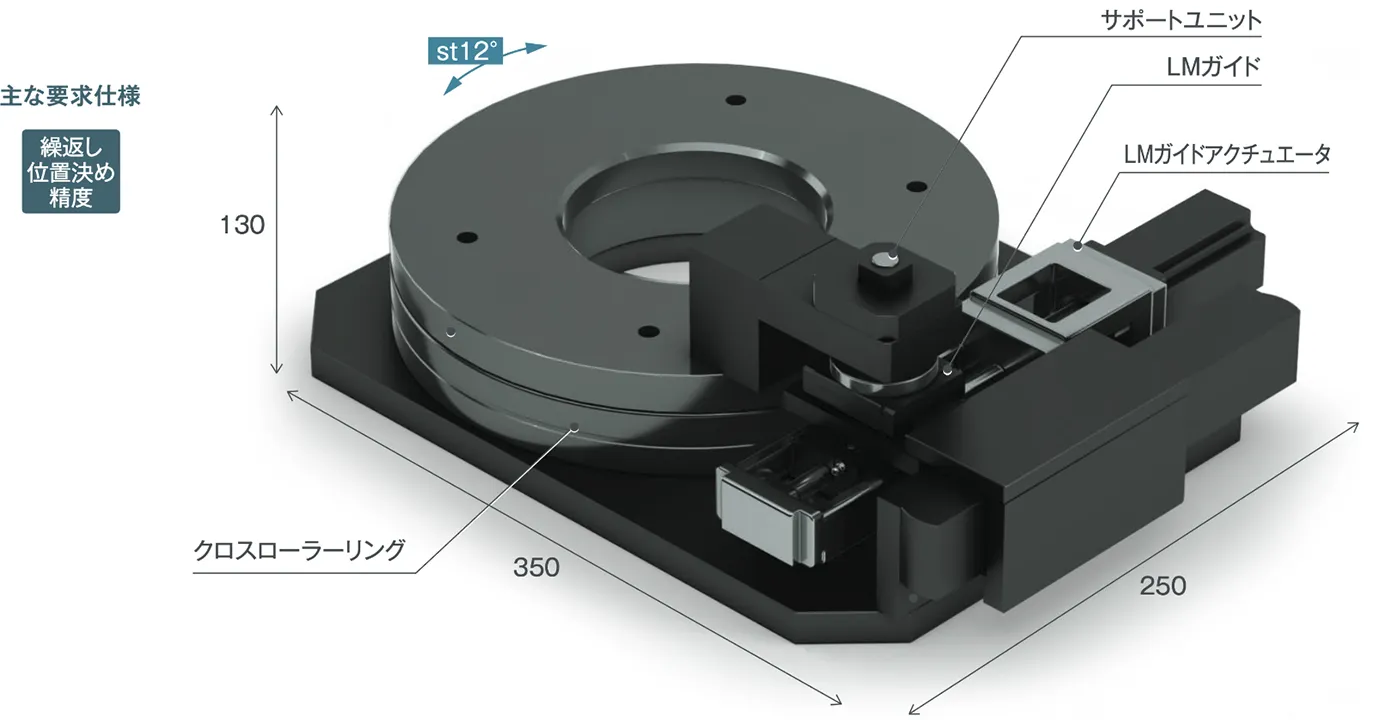

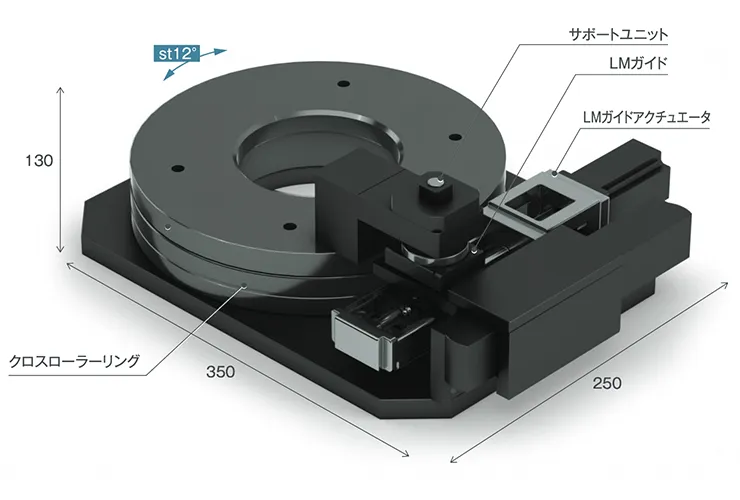

θ軸ユニット
当社既製品の組合わせで直線運動を回転運動に変換することにより、安価な角度調整機構を実現しました。

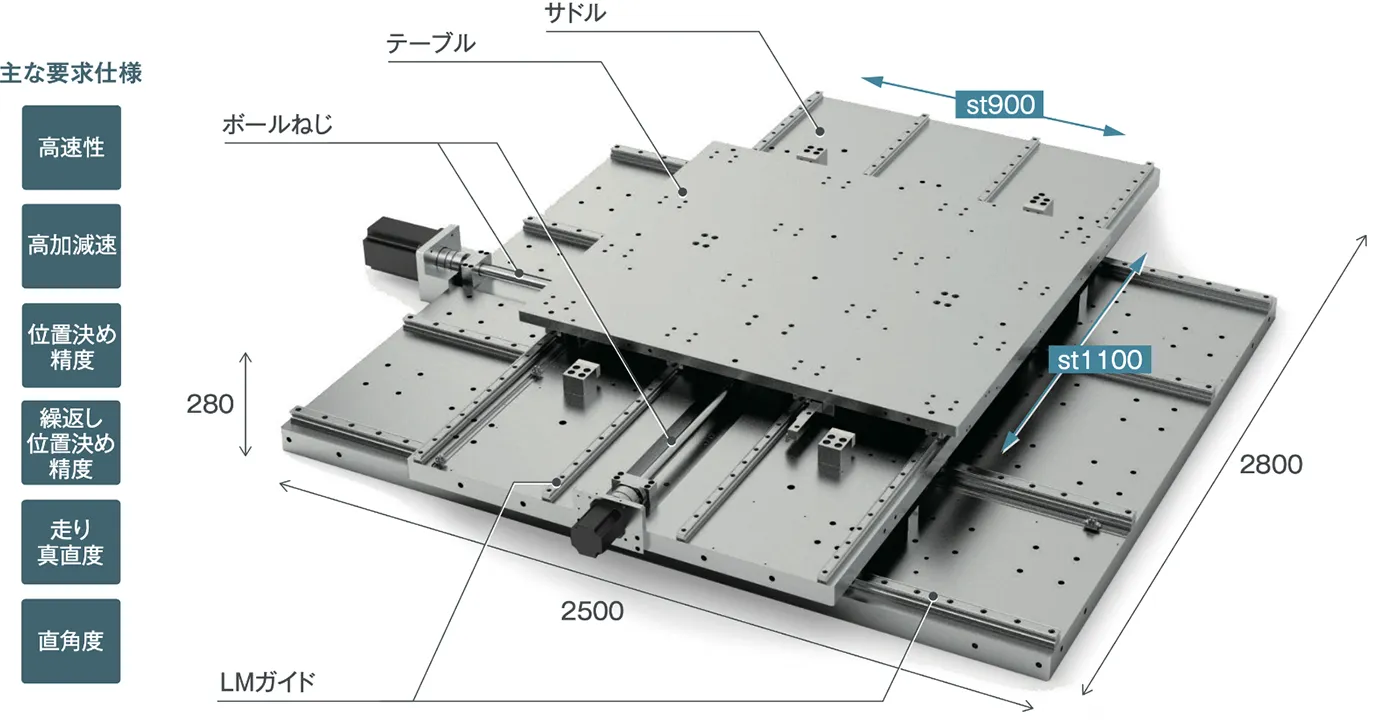

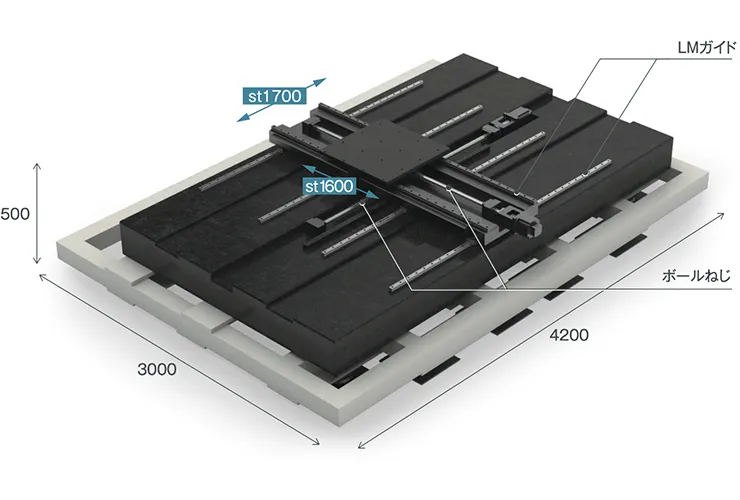

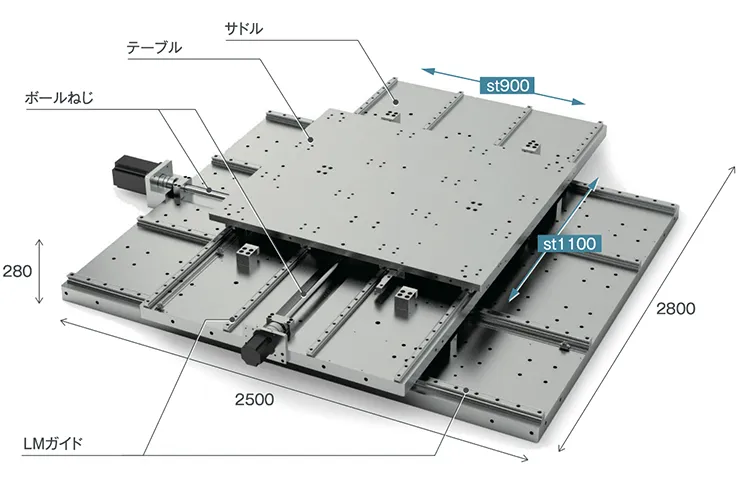

大型 XY 軸ユニット

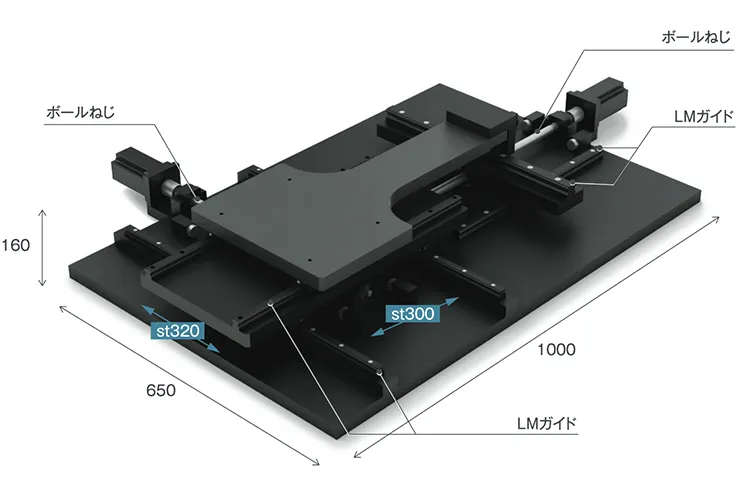

ボールねじ駆動のXY軸ユニットです。下軸のLMガイド4本で上軸のベースを支持する構造になっています。この構造により上軸のベースを薄型にすることができ、ユニットの高さを抑えることができます。
XY 軸大型薄型ユニット
テーブル面の寸法が1200×1000mmのXYユニットです。LMガイドを1軸あたり4セット使用することでサドルやテーブルに最低限の剛性を持たせることにより、薄型化を実現しています。

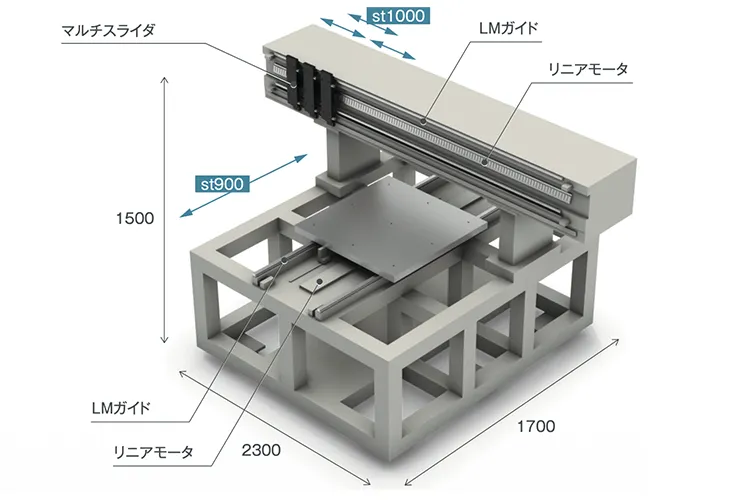

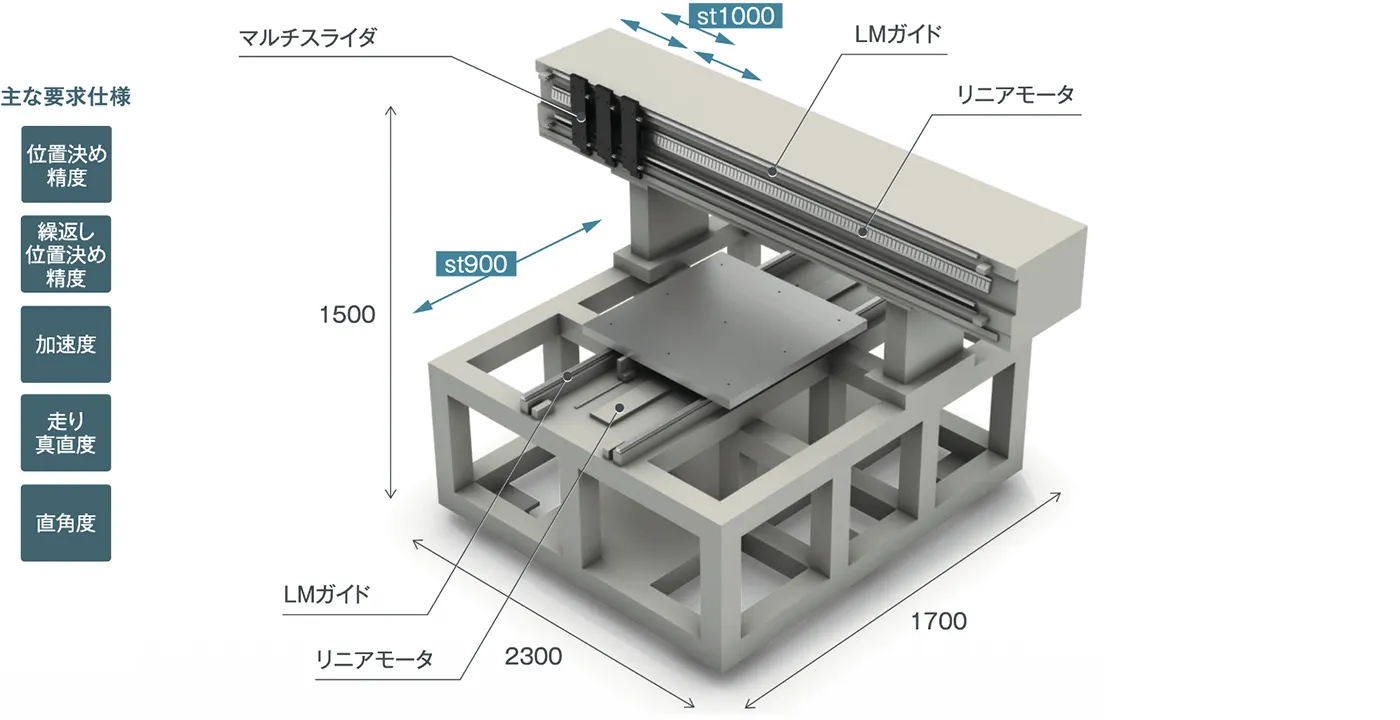

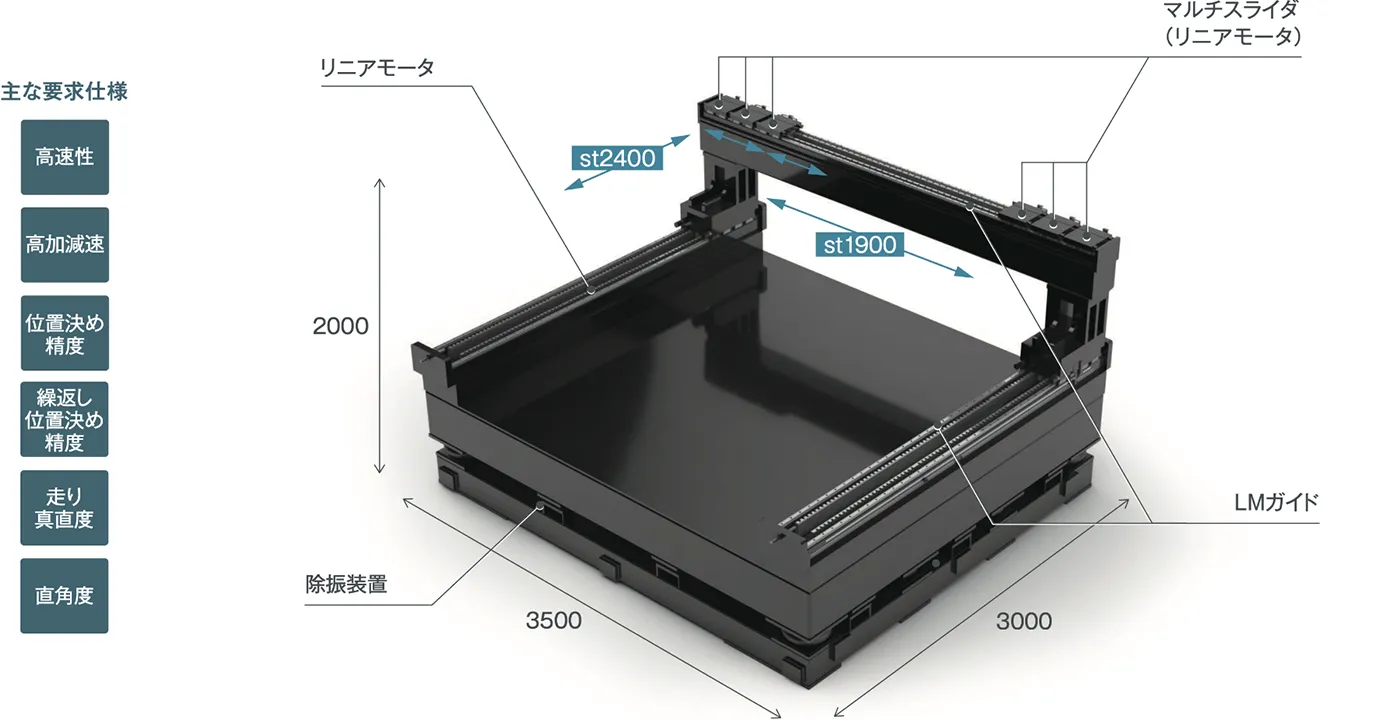

XY 軸精密ガントリーユニット

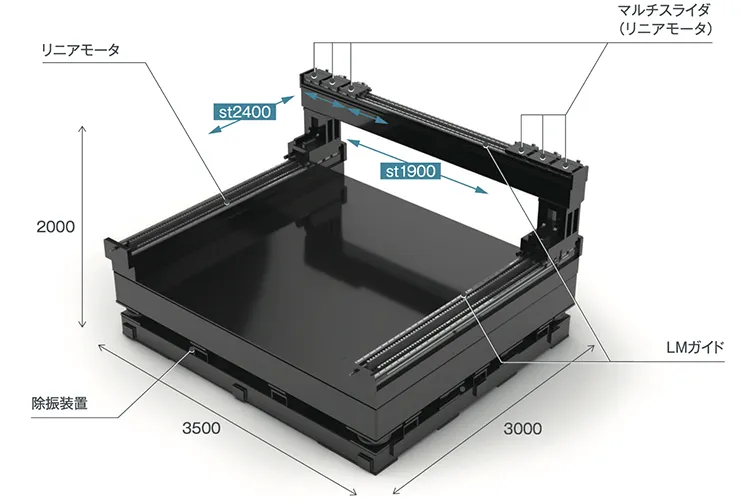

Y軸にリニアモータを使用しており、各テーブルに可動子を搭載しているため、各テーブルを個別に動かすことが可能なマルチスライダを実現しています。

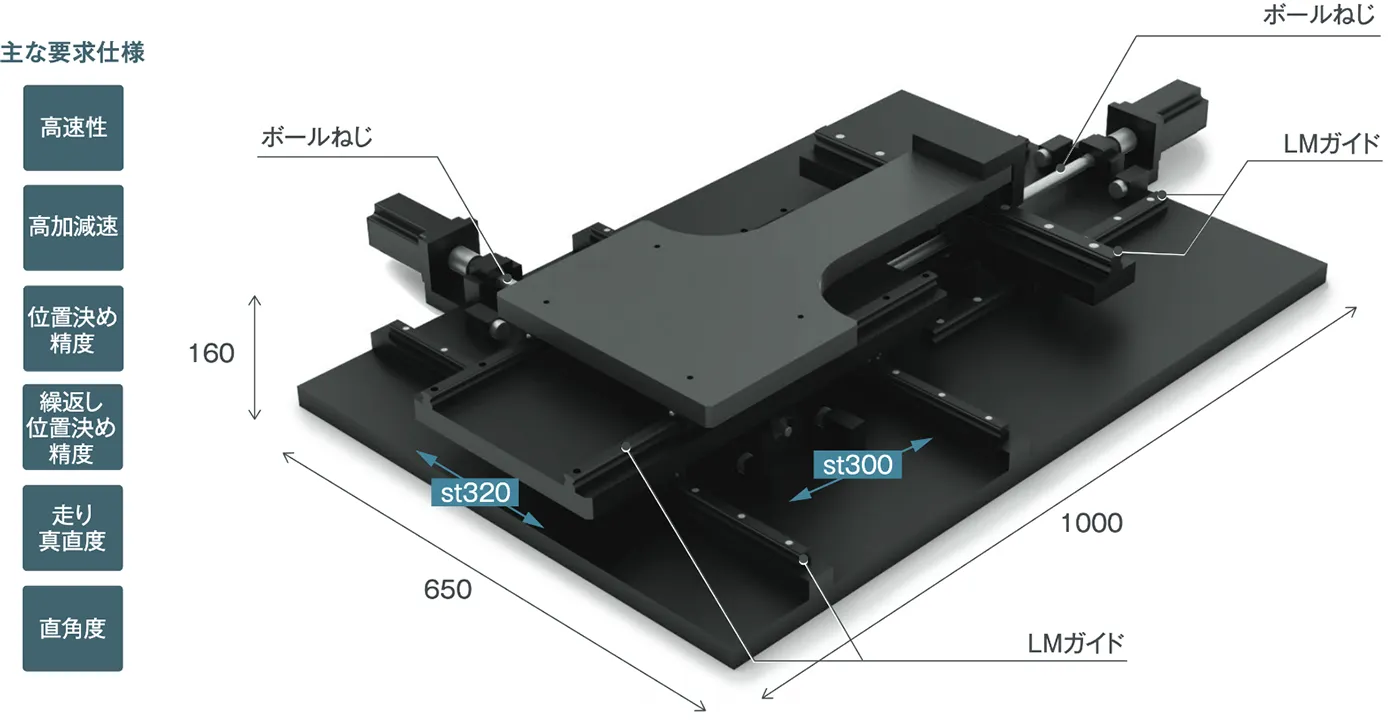

XY 軸ユニット
ステージの高さを抑えるため、上軸の駆動部を外部に設けたXYユニットです。上軸用のモータがベース上に設置されているためケーブルチェーンが不要で、配線の取り回しがシンプルに行えるという利点もあります。

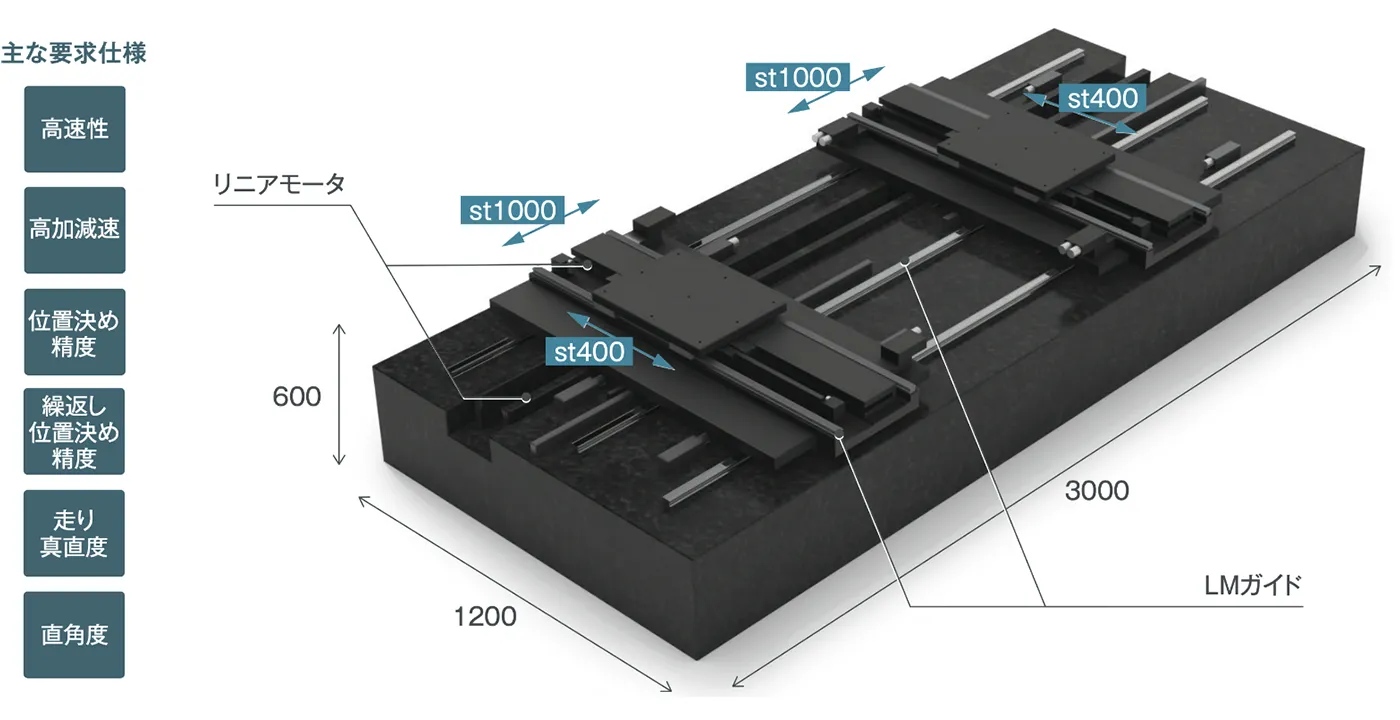

XY 軸ユニット

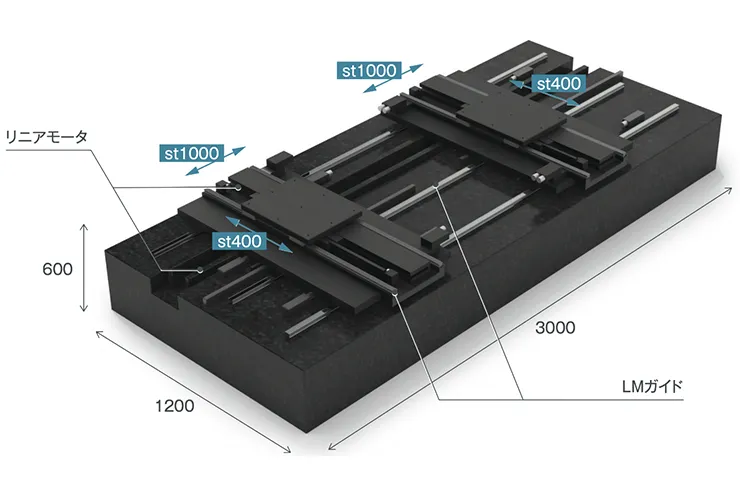

リニアモータ駆動のXYユニットです。石定盤上にLMガイドを配置しているため、精度が要求される装置に最適なXYユニットです。リニアモータを使用しているため、上軸、下軸とも複数のテーブル（スライダ）を設けることが可能です。

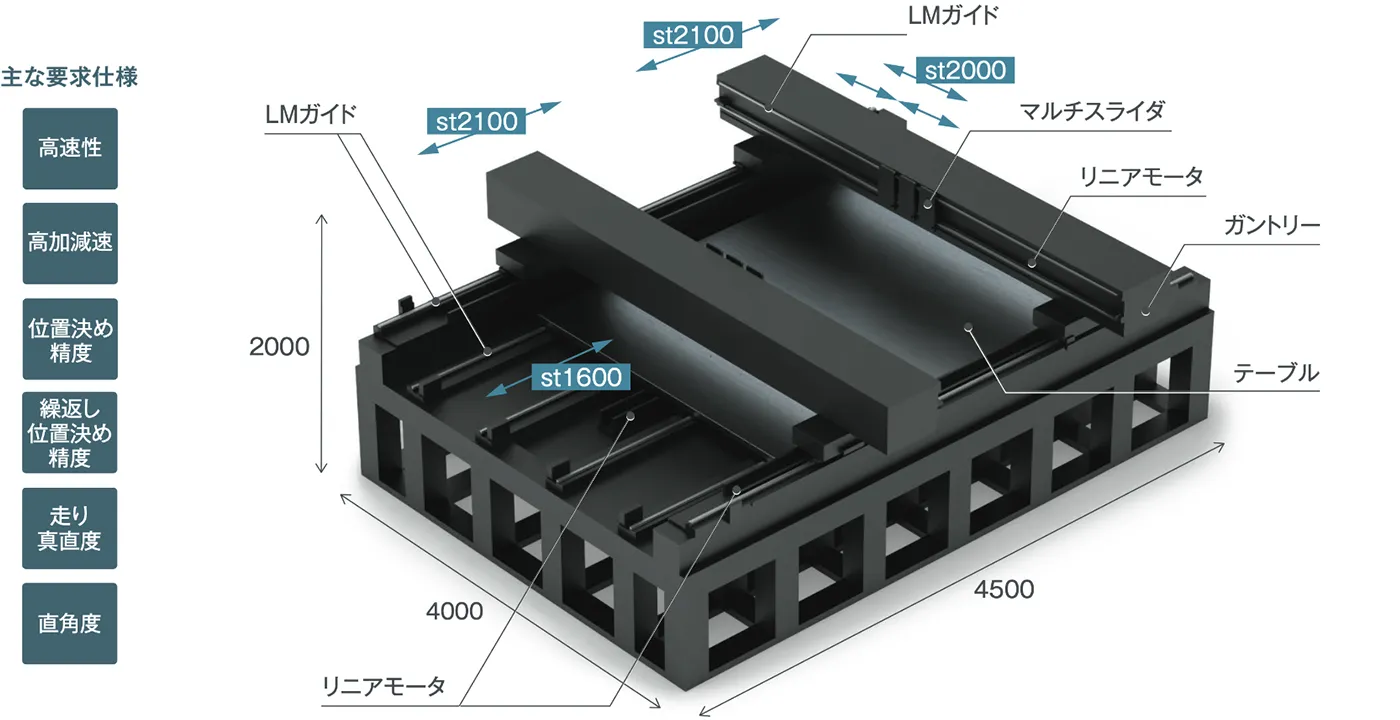

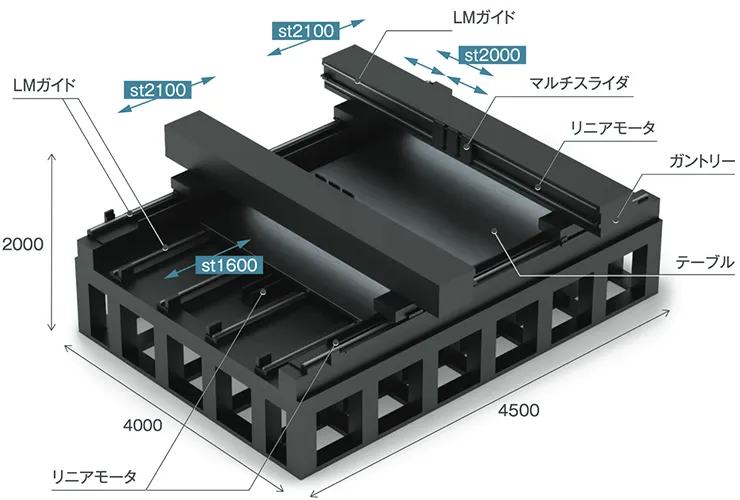

XY軸ユニット
ガントリーとテーブルが同時に駆動可能なXYユニットで、Y軸はマルチスライダを採用しています。大型の製缶フレームも当社設備にて製作可能です。
XY軸ユニット
Y軸を固定門型フレーム上に配置したXYZユニットです。Y軸が固定門型フレーム上にあるため、X軸への負荷が無く、かつ軽量化の必要がないため剛性を向上させることが可能です。また、Y軸はマルチスライダとしての使用が可能で、各テーブルを自在に動かすことが可能です。

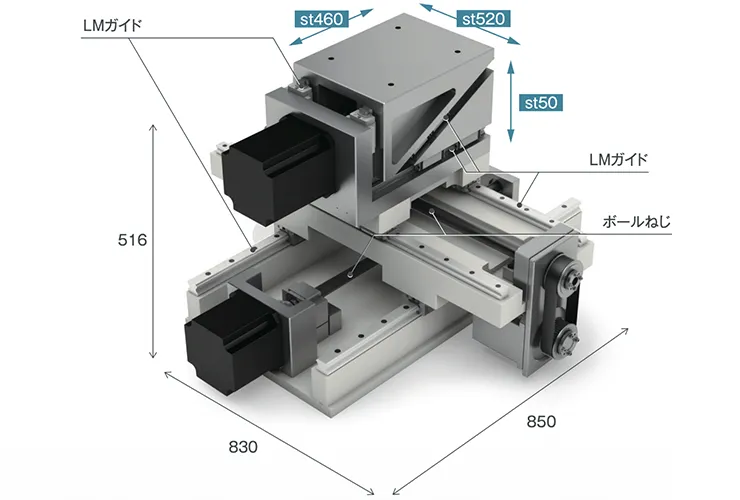

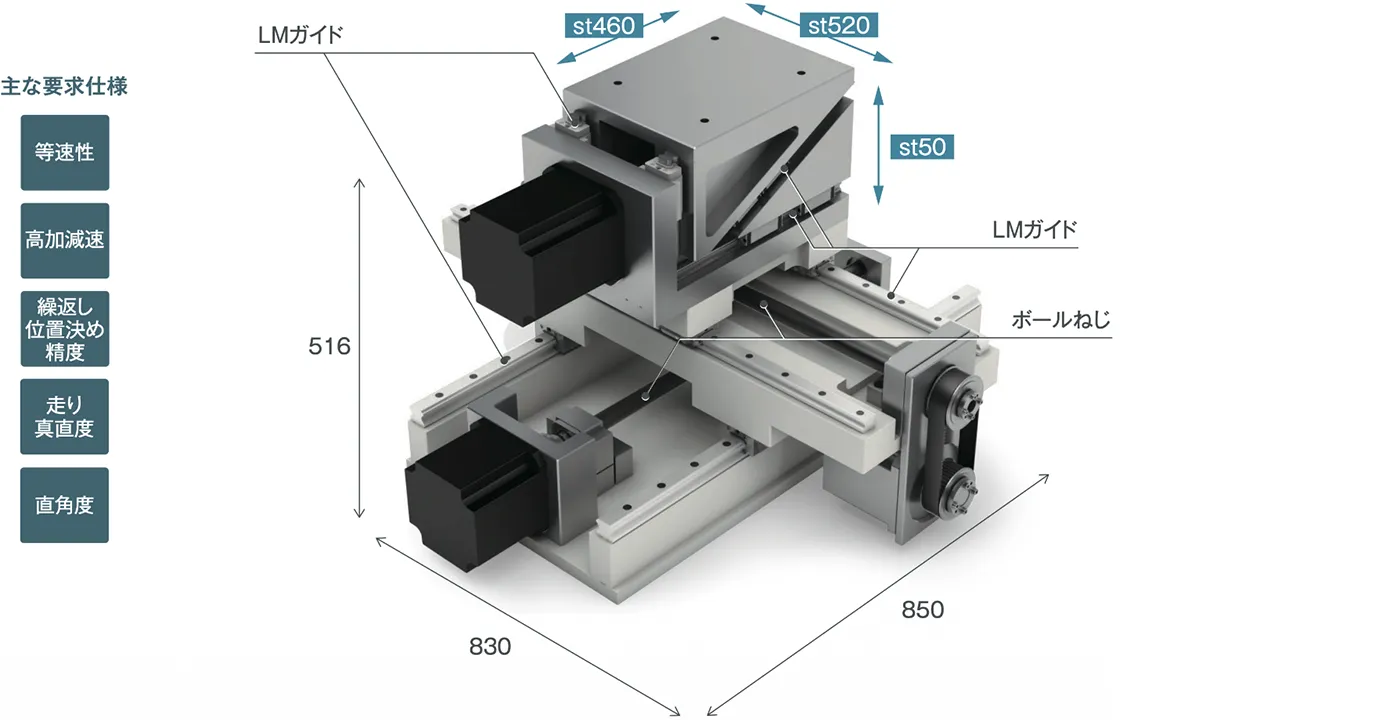

XYZ軸ユニット
一般的な構造のXYユニットに、くさび構造Z軸ユニットを組合わせたXYZユニットです。くさび構造のため、ユニットの高さを抑えることが可能です。

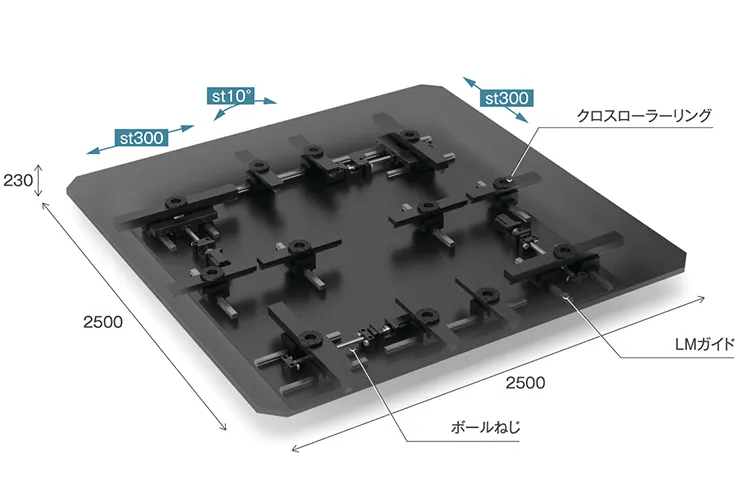

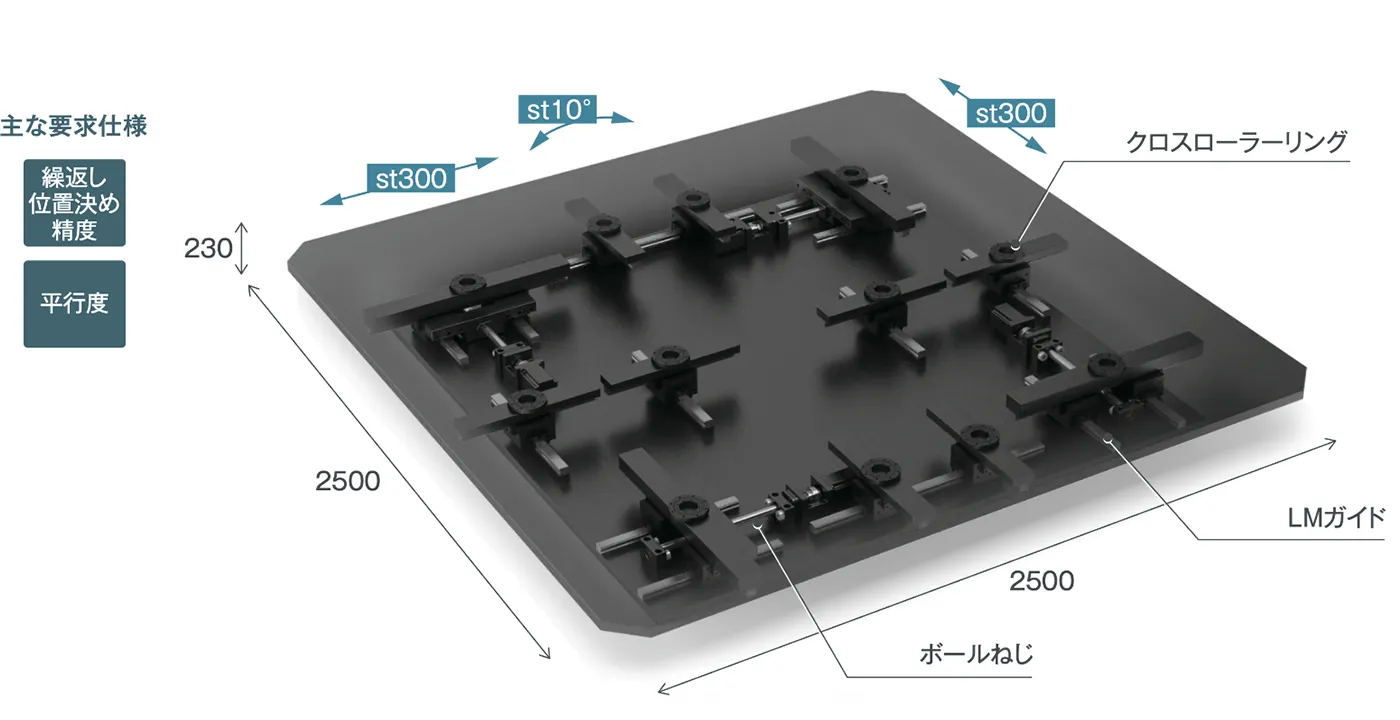

大型アライメントユニット（XYθ軸）
LMガイドとクロスローラーリングの組合わせにより、XYθ方向にアライメント可能なユニットです。荷重負荷用のLMガイドやクロスローラーリングを複数組使用することにより、大型かつ薄型のアライメントステージが実現可能です。

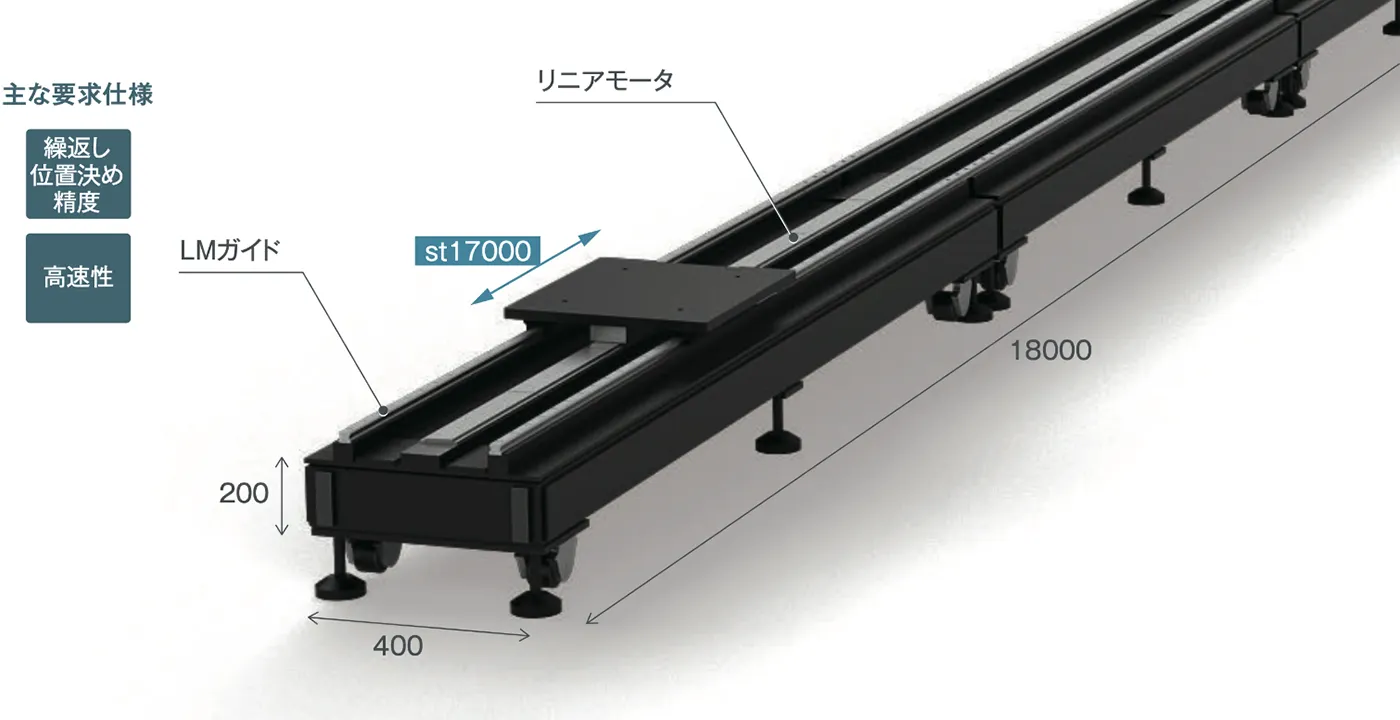

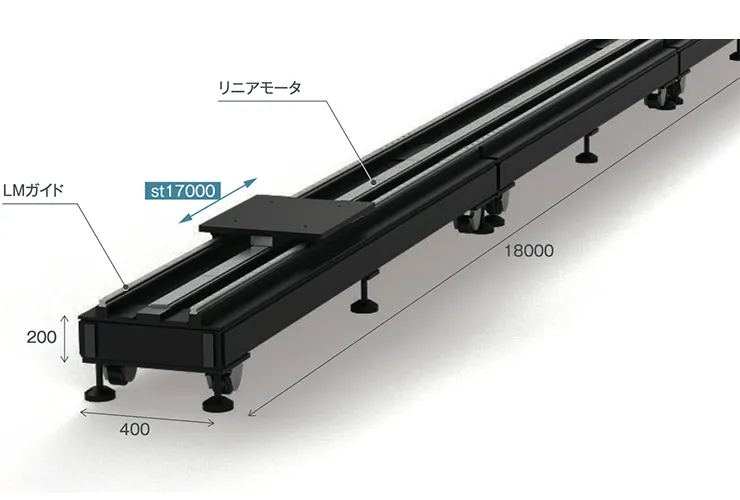

ロングストローク１軸ユニット
分割構造のキャスター付き製缶フレームのため、容易に移設が可能です。また、つなぎ部に合わせ面を設置しているため、簡単に精度復元ができ設置時の調整時間を大幅に短縮できます。LMガイドのつなぎ部には、スムーズな乗り移り実現のため、独自のノウハウによる設計を行っています。

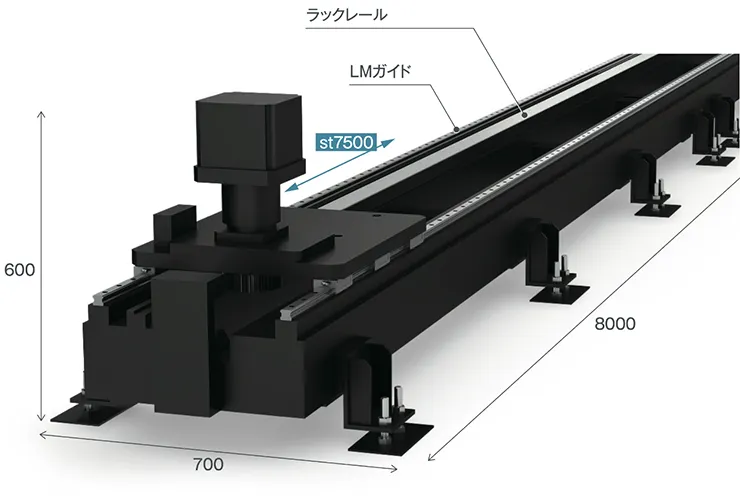

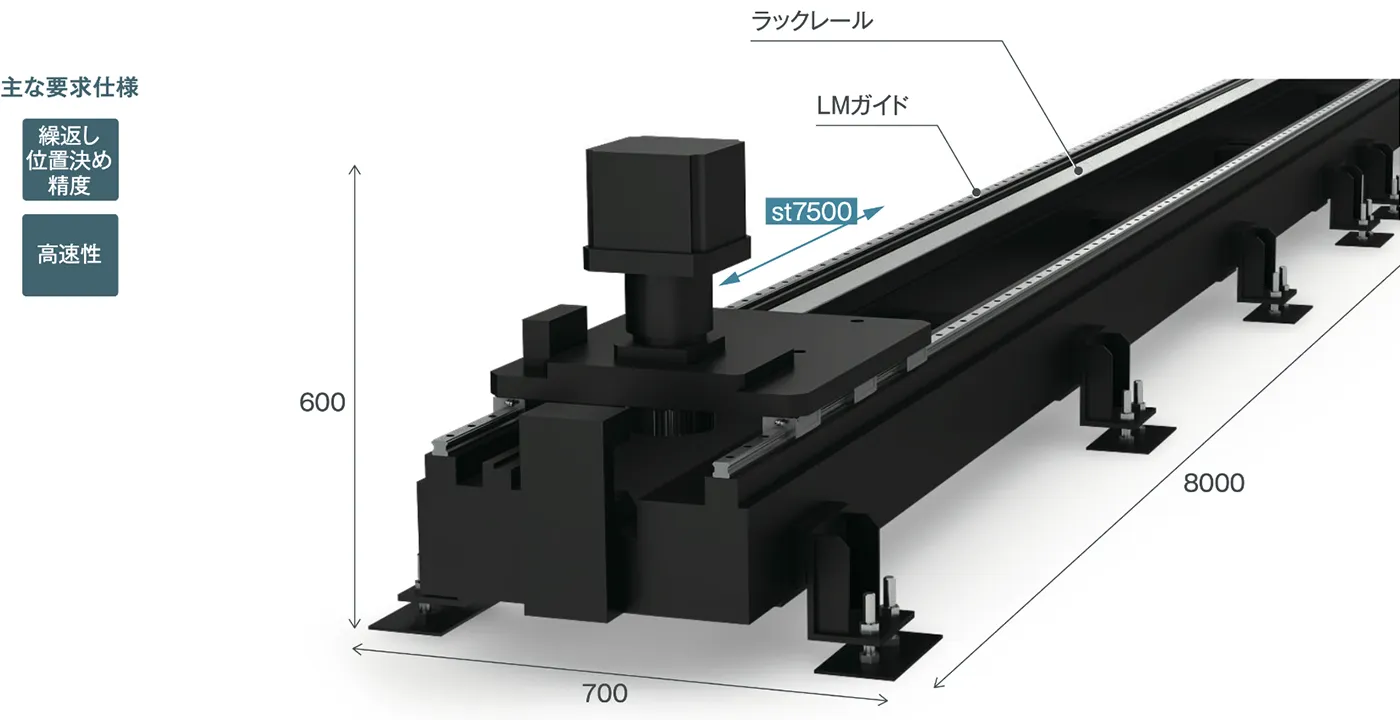

ロングストローク１軸ユニット
ラック&ピニオン駆動の搬送用ユニットです。リニアモータやボールねじを使用した駆動よりも、比較的安価に長距離搬送が実現可能です。

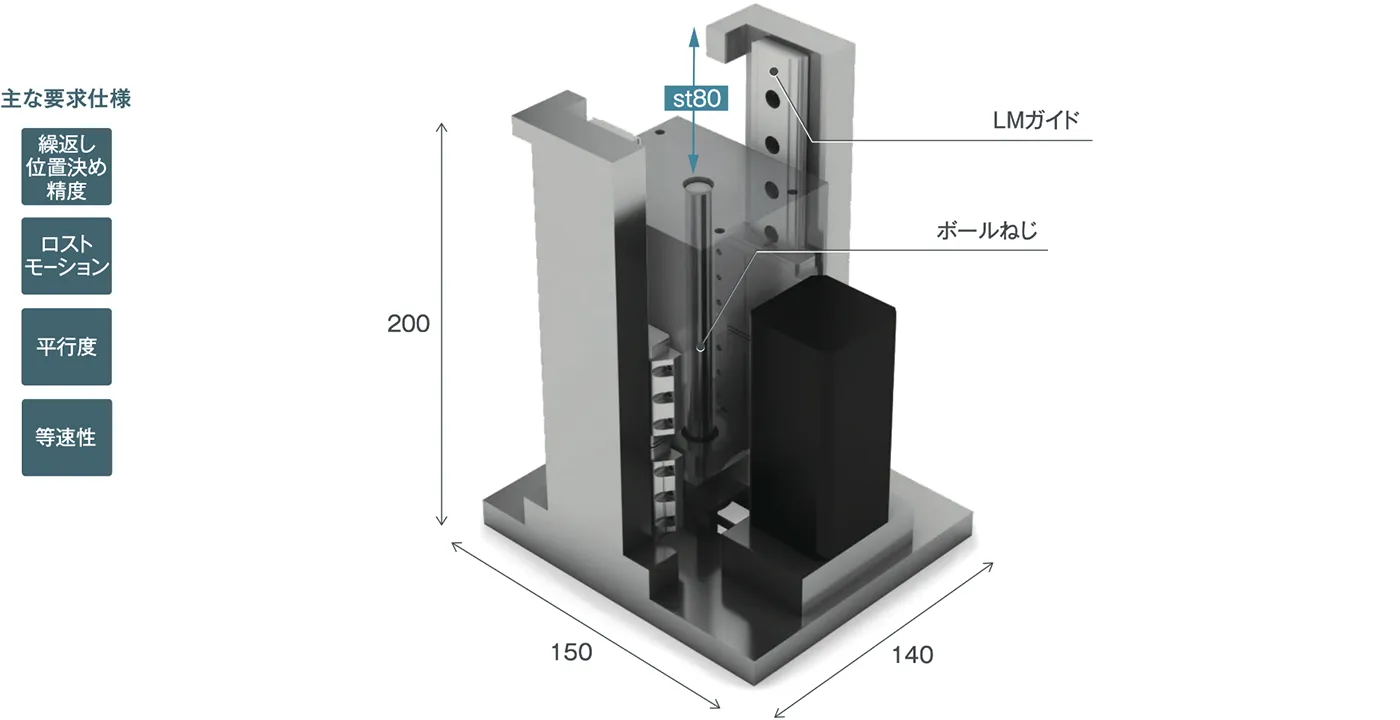

Z 軸昇降ユニット
ボールねじ駆動のZ軸昇降ユニットです。テーブル両側をLMガイドで支持する構造を採用しているため、片持ち構造よりも高い剛性を実現しています。

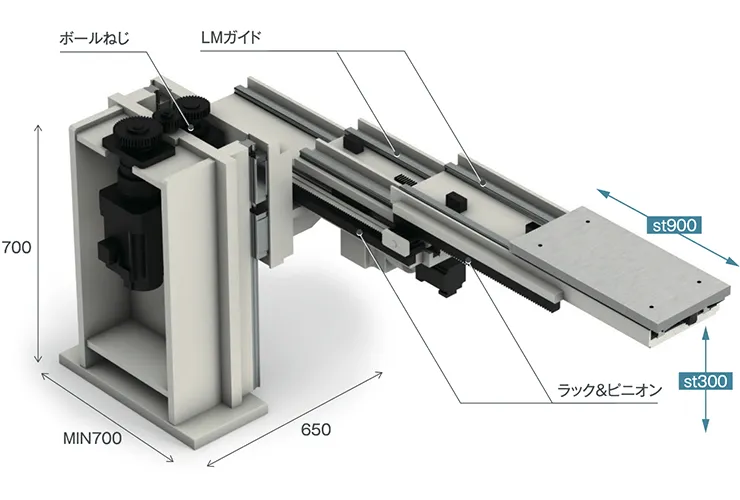

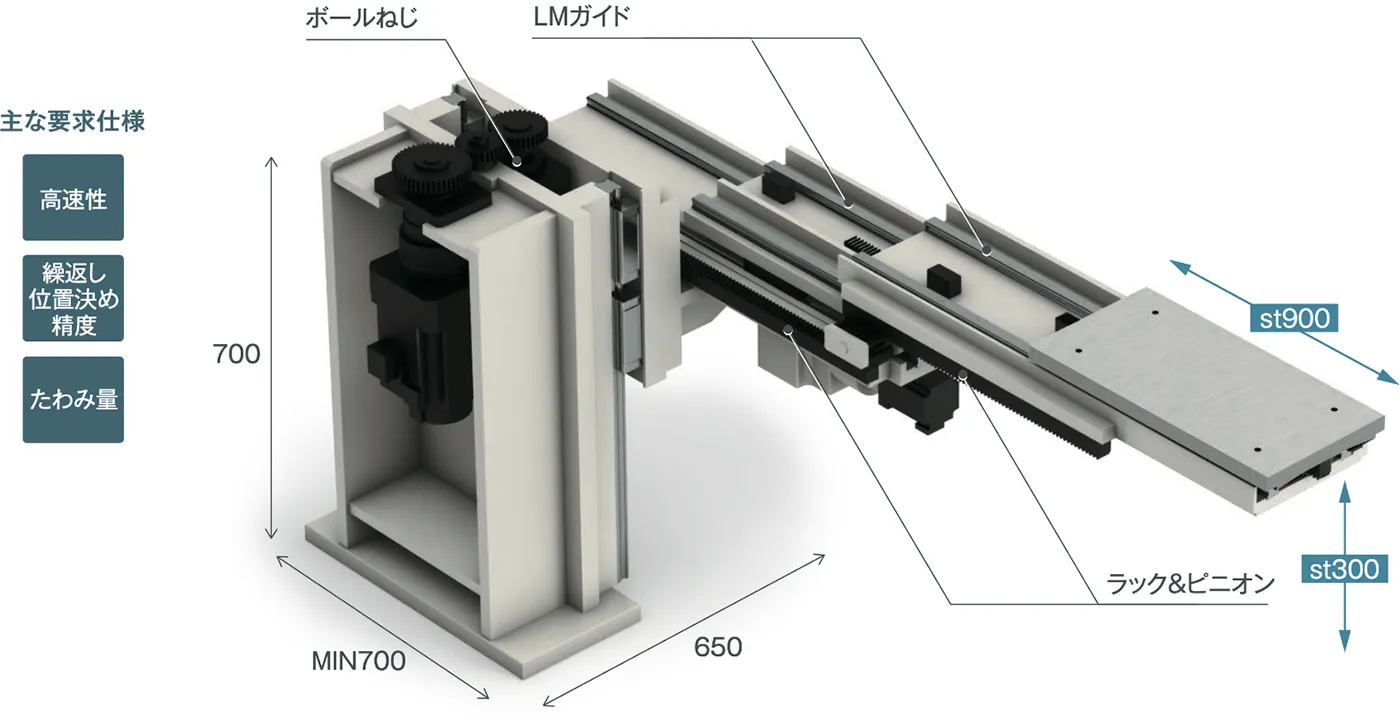

YZ 軸ユニット
Y軸に多段スライド構造を使用しているため、大きなストロークを有しながら収縮時はコンパクトに収納され、周辺装置との干渉を避けることが出来る利点があります。

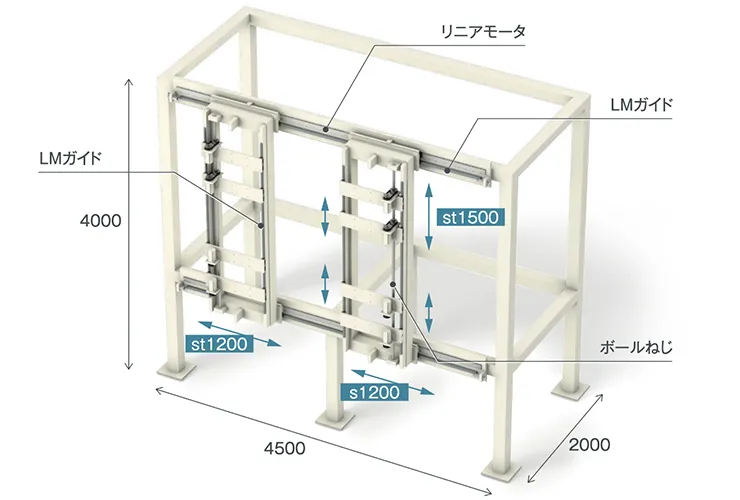

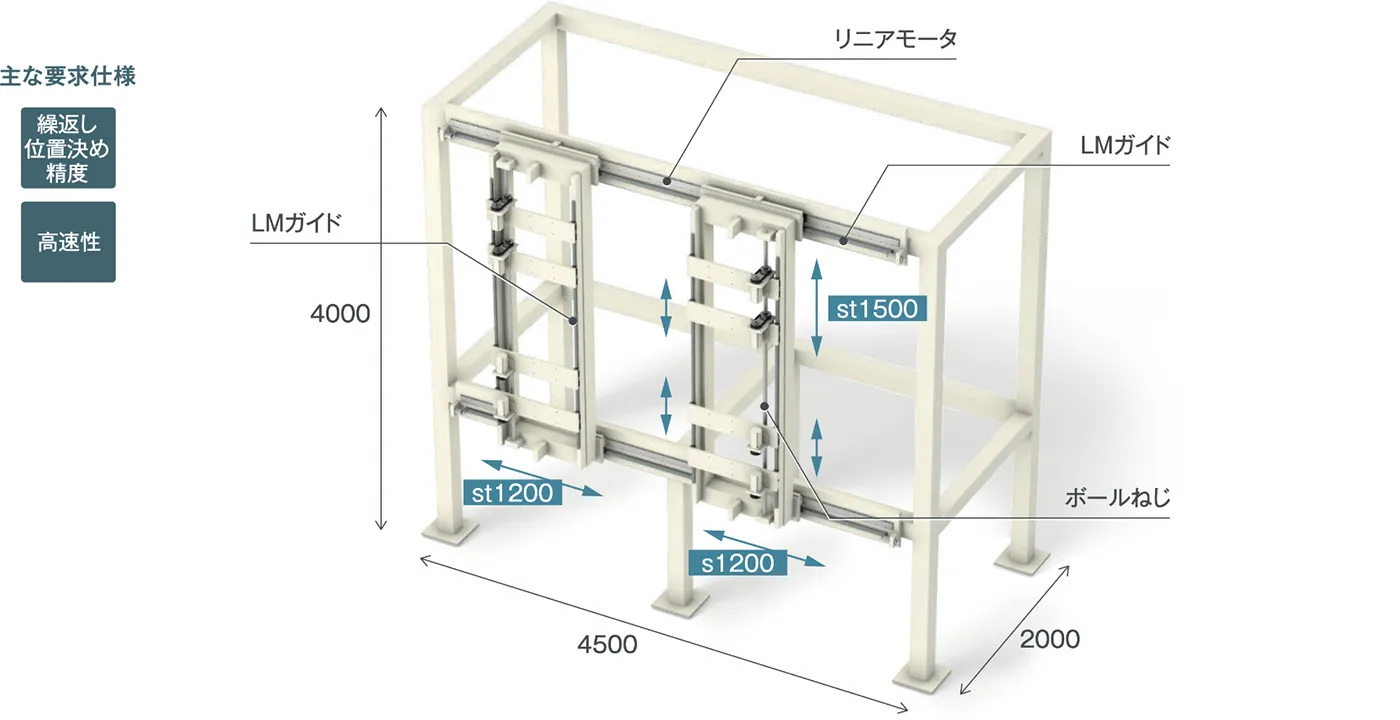

マルチスライダユニット（YZ 軸）
ねじ軸を固定し、ナットを回転させることで、省スペースでマルチスライダを実現しています。輸送を考慮し、4ユニットに分割できるような構造になっています。

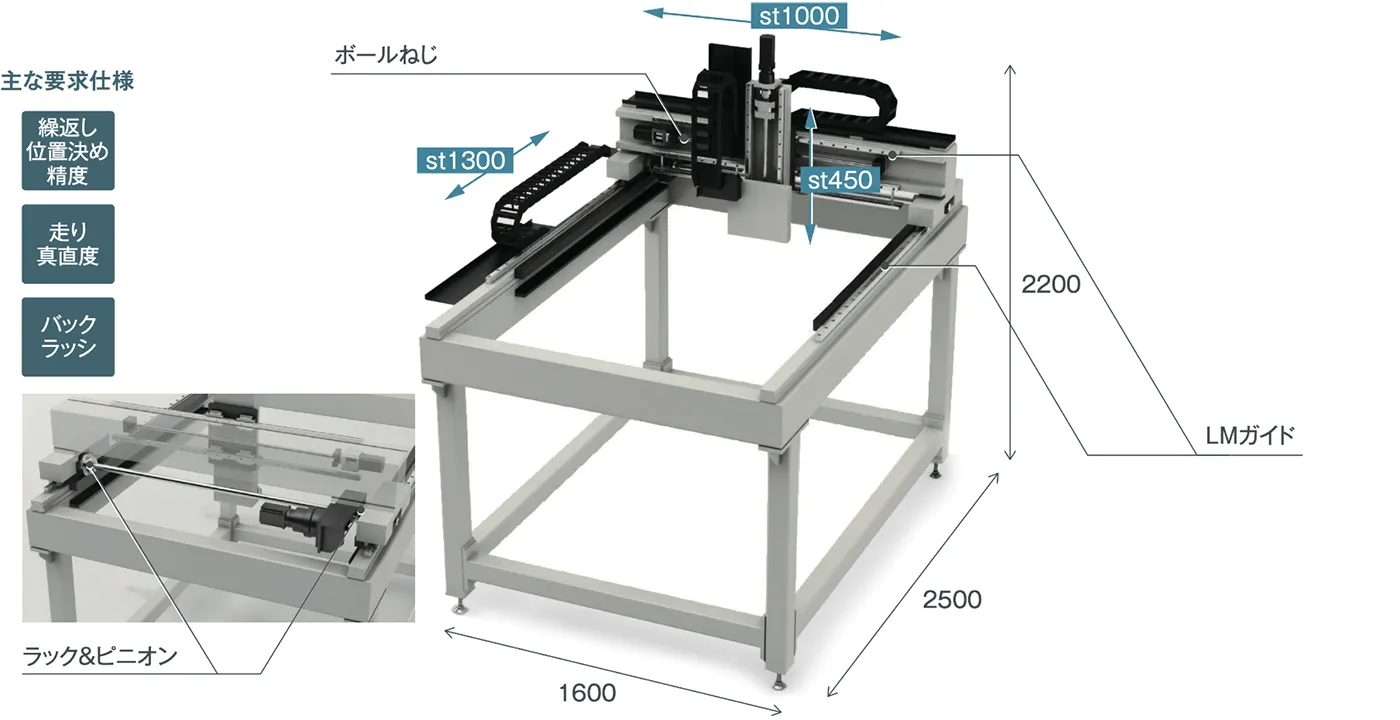

搬送用XYZ 軸ユニット

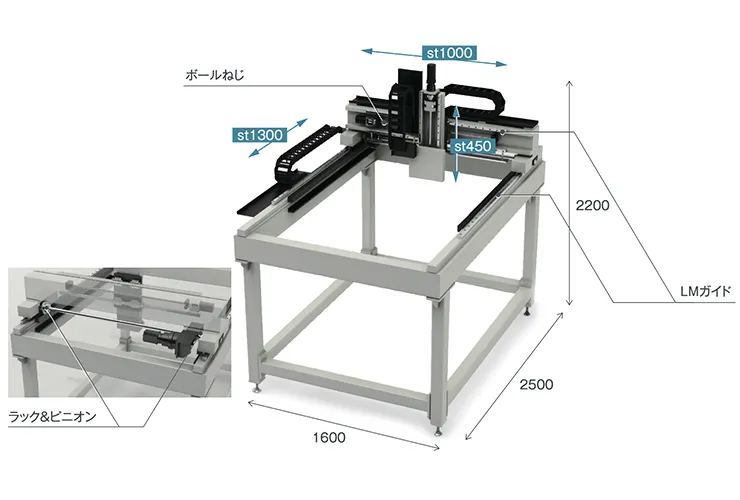

左右のラック＆ピニオンを連結することで同期をもたせることにより、ガントリーの姿勢に安定性を持たせたXYZユニットです。X軸の両側にモータやボールねじを設けるよりも、コスト的に有利です。

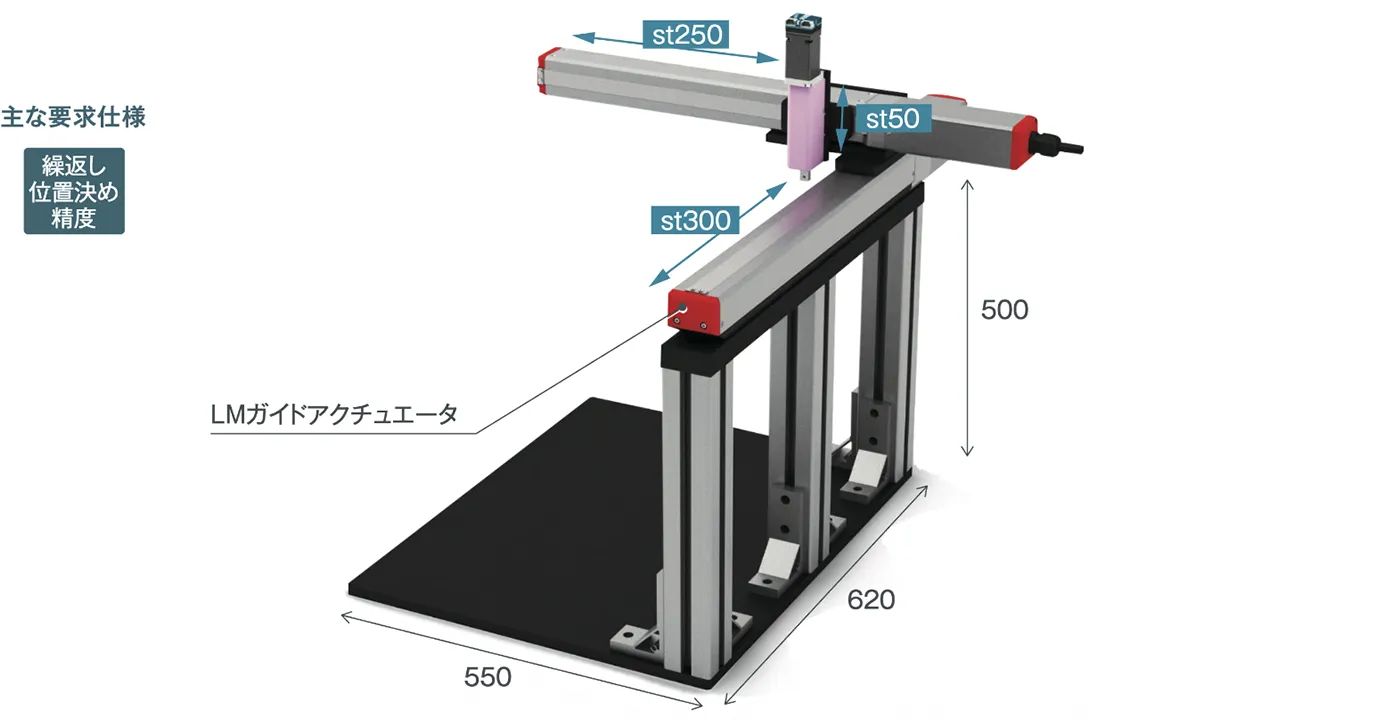

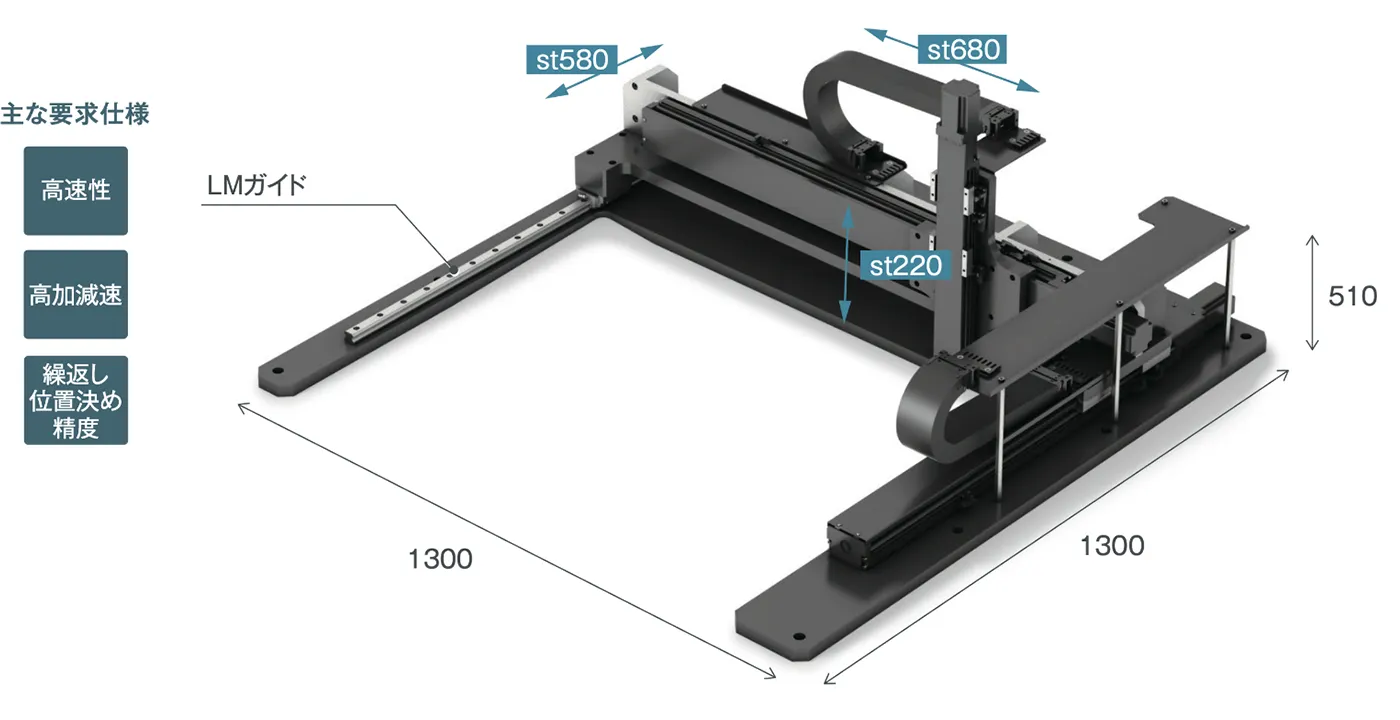

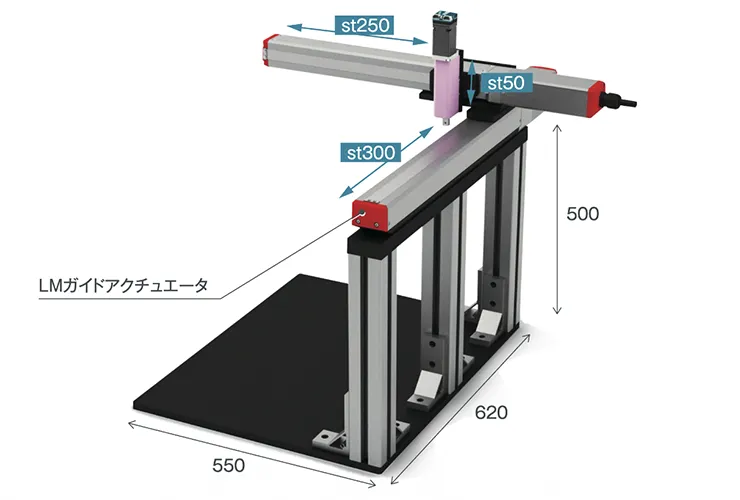

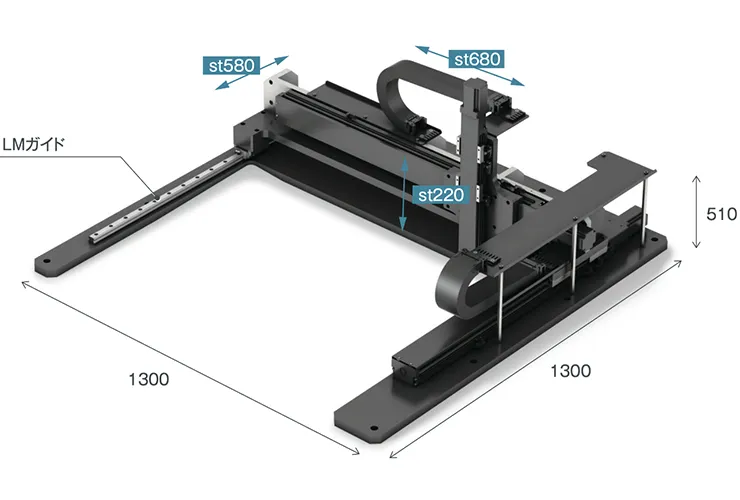

アクチュエータ組合わせ（XYZ 軸ガントリー）
コンパクトシリーズSKRとLMガイドをXYZに組合わせた多軸ユニットです。高剛性なLMガイドアクチュエータとガントリー構造により高精度を維持しつつ高タクトを実現します。
アクチュエータ組合わせ（XYZ 軸）
コンパクトシリーズKRF、エコノミーシリーズESを組合わせた多軸ユニットです。下軸に高剛性なKRFを使用したことにより片持ち構造となり省スペースを実現しています。

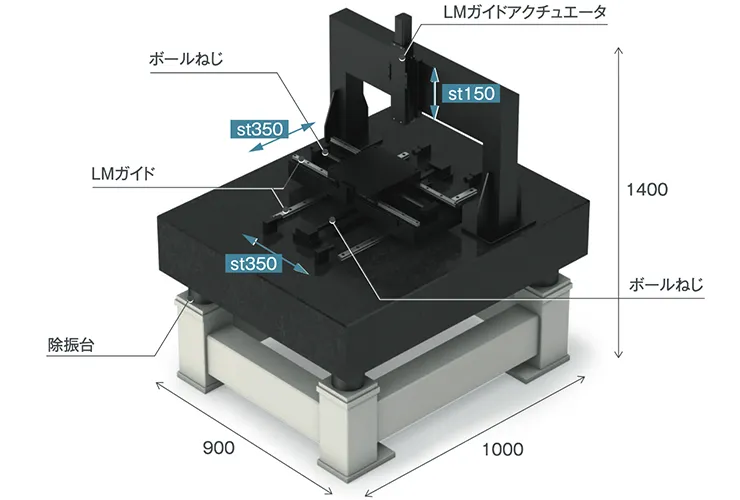

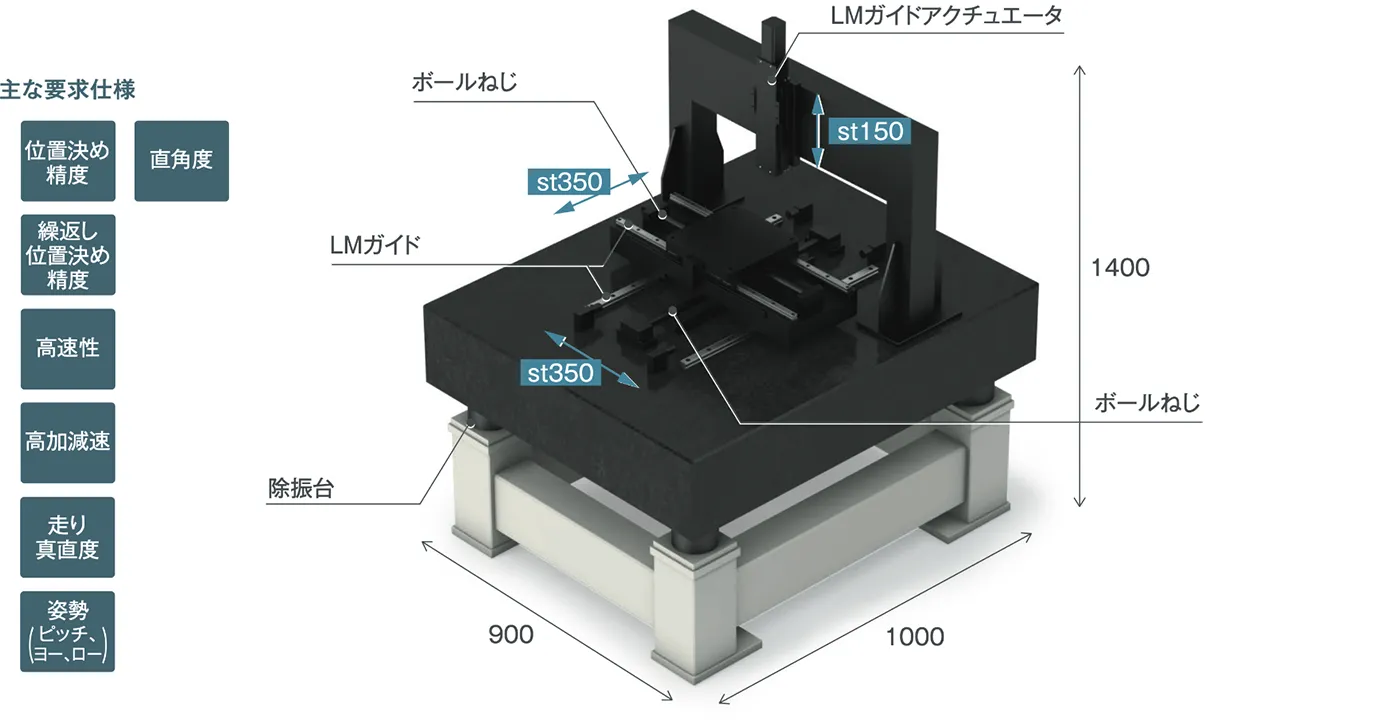

XYZ 軸ユニット
高精度かつ高加減速によるピッチ送りが必要なため、石定盤を使用することで、各種精度の向上および高減衰性を重視したユニットです。振動など周辺装置からの外乱の影響を低減するため、除振台を採用しています。Z 軸は作業対象物の上部に配置することからクリーン仕様の LM ガイドアクチュエータを使用しています。

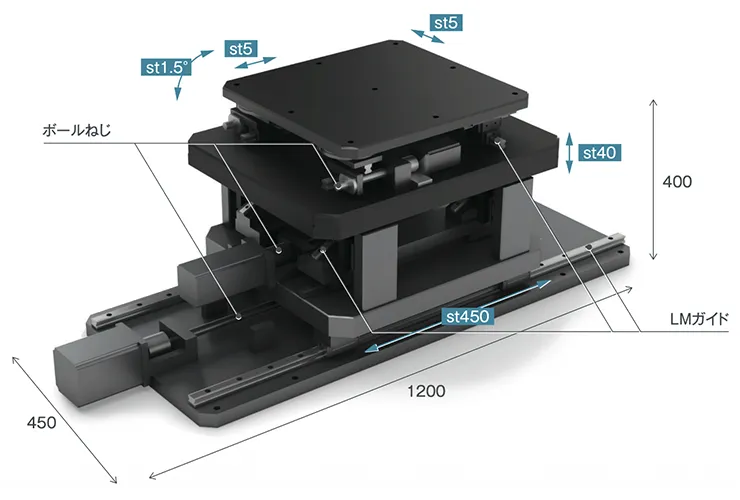

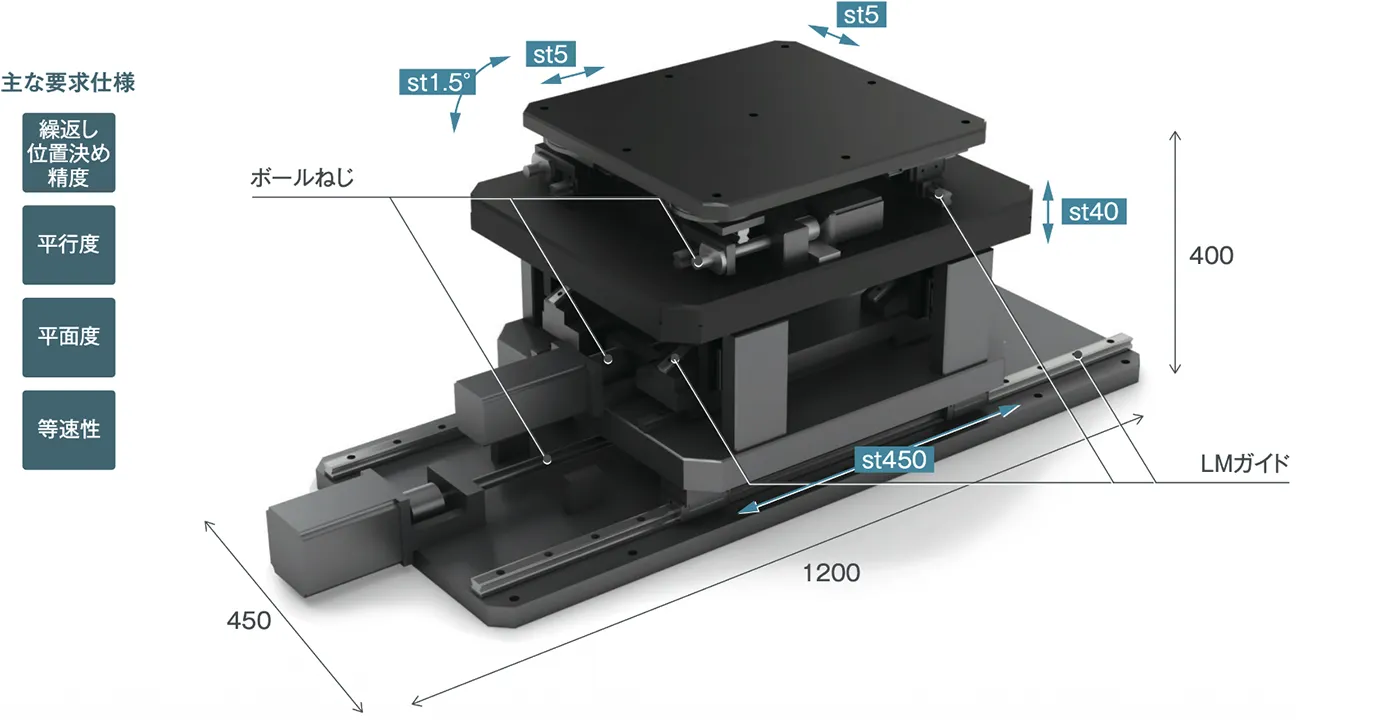

XZ θ軸ユニット
X軸の上にクサビ機構を使用したZ軸昇降ユニットを搭載し、さらにその上にアライメントユニットを搭載したXZθユニットです。X軸とZ軸とアライメントユニットを組合わせることにより、搬送と位置調整を1台のユニットで行うことが可能です。

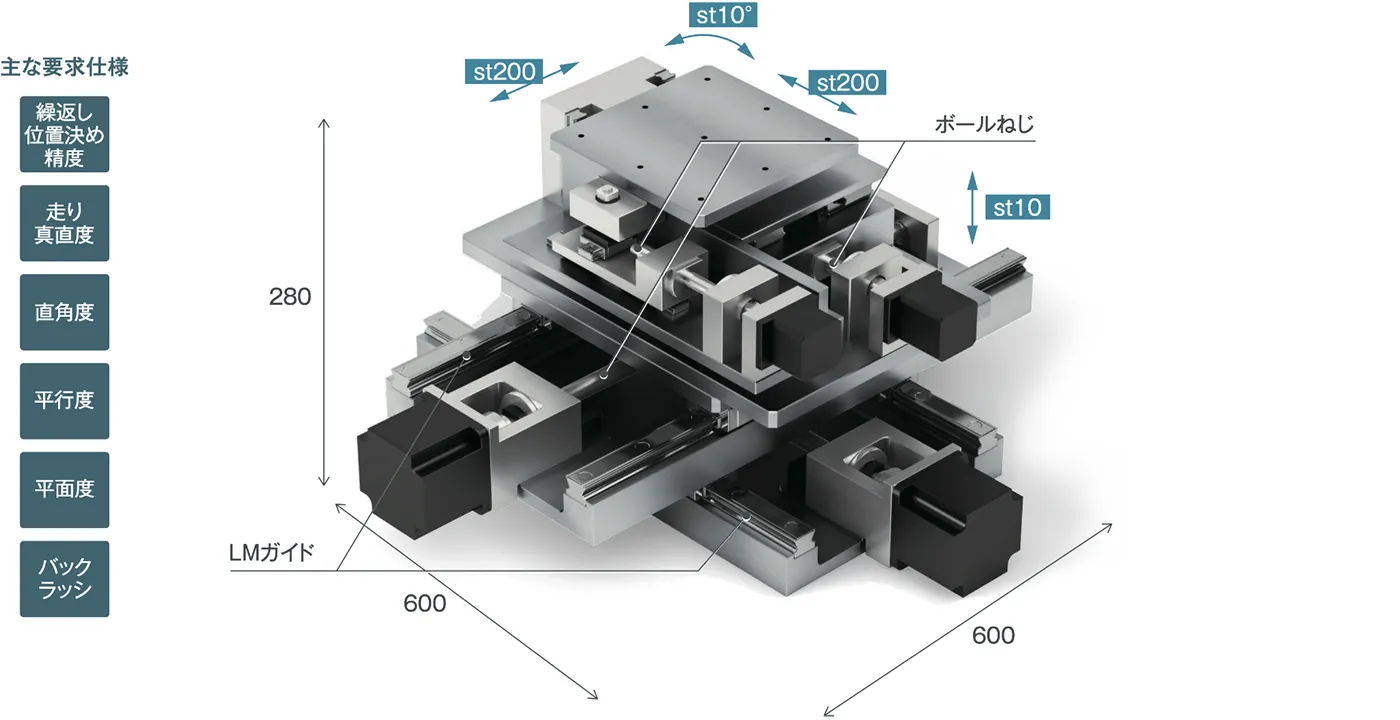

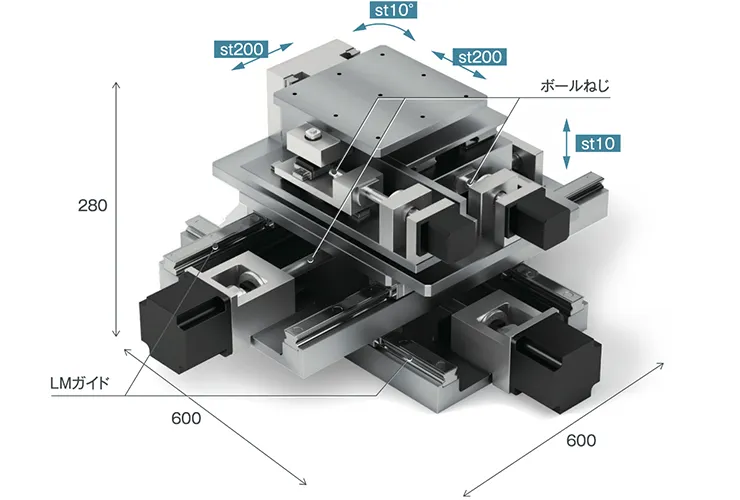

XYZ θ軸ユニット
XYユニットの上にクサビ機構を使用したZ軸昇降ユニットを搭載し、さらにその上にθ軸ユニットを搭載したXYZθユニットです。3つのステージを組合わせることにより、4方向の位置調整を1台のユニットで行うことが可能です。
6 軸アライメントユニット

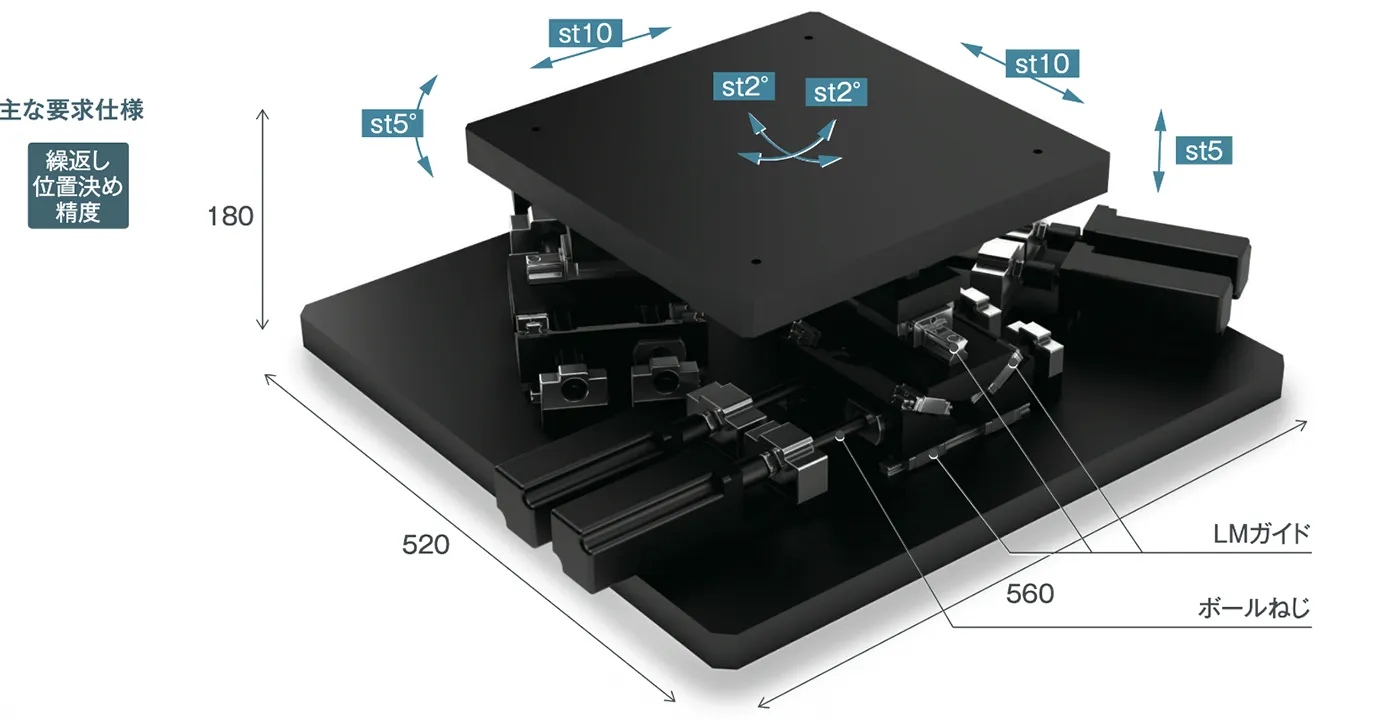

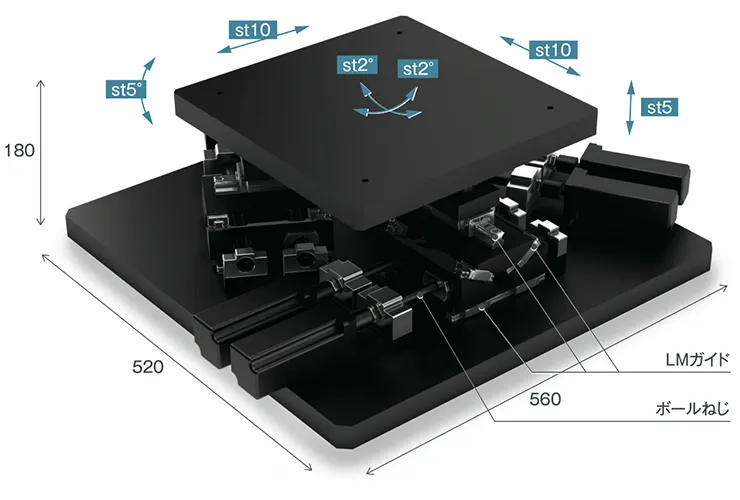

クサビ機構を用いることにより、全高を抑えつつ、X、Y、Z、ピッチ、ヨー、ローの6方向の位置調整を実現したアライメントユニットです。
こんなお困りごとはありませんか
- イメージはあるが形に落とし込めず悩んでいる
- 精度不良による手戻りを減らしたい
- 駆動部の設計に時間がかかる
- 生産能力を高めたい
- 部品点数が多く、調達や納期管理が煩雑
- コア業務に集中したい
- 組立スペースや人手が足りない
THKインテックスのユニットで解決できること

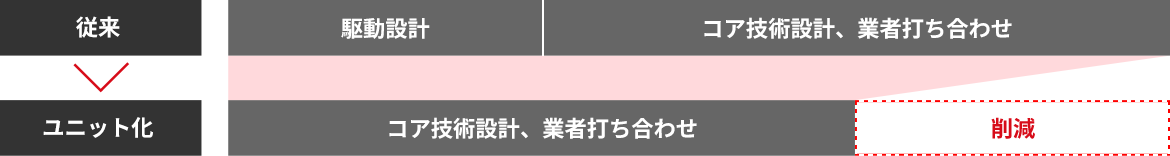

01設計工数を減らす

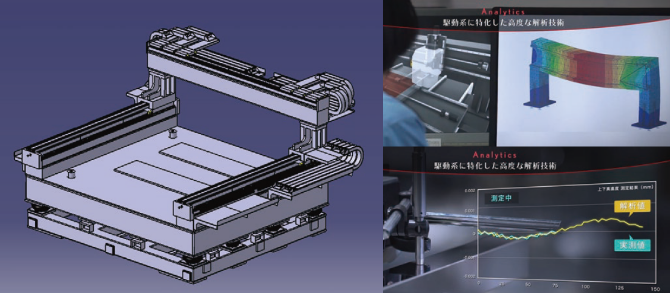

LMガイドやボールねじなどTHK製品を知り尽くした設計者によりアイデアやお客様の要望や仕様をもとに、最適なユニット構成を提案します。

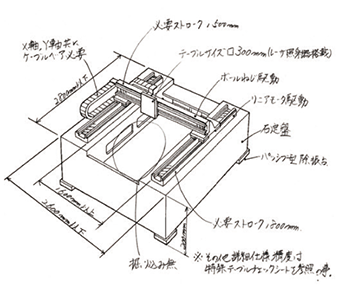

打合せ、ポンチ絵から要求仕様を具現化
駆動系の設計に取られる時間を削減

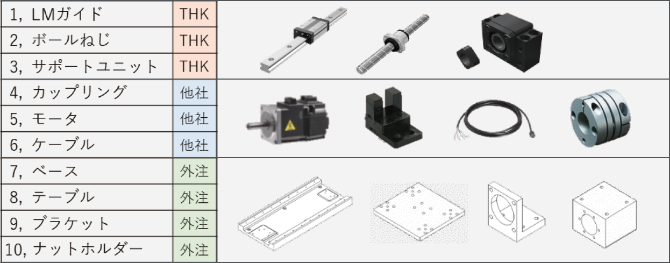

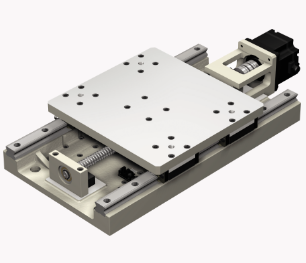

02調達負荷を減らす

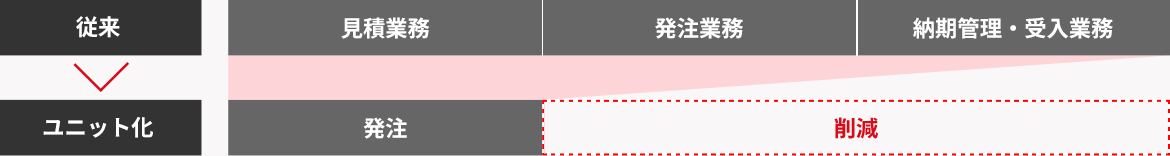

複数部品をユニットとしてまとめることで、手配や納期管理の負担を軽減します。
ユニット化により、手配する部品点数が減少
業務時間の削減

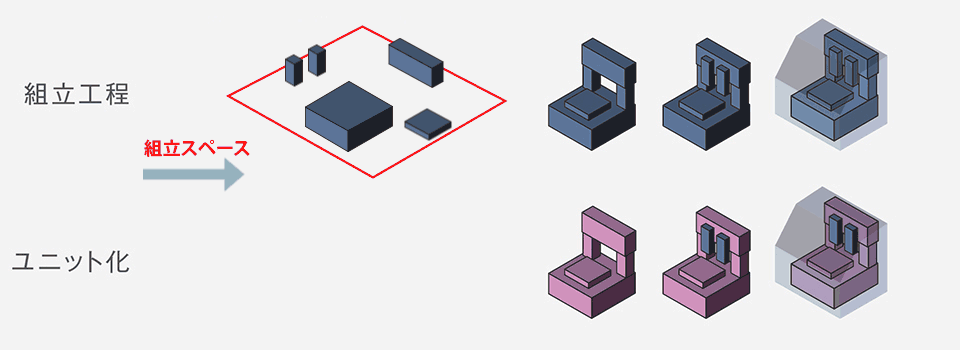

03組立工数を減らす
駆動部をユニット化し、お客様側の組立作業や調整作業の削減に貢献します。
装置完成までの組立工数削減、スペースを確保（生産性向上）
リードタイムの短縮、スペースの確保が図れ、一台当たりのコストを削減可能

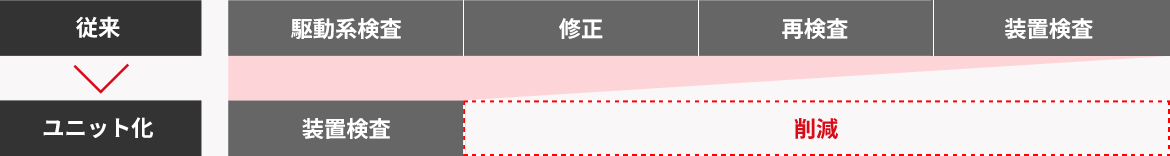

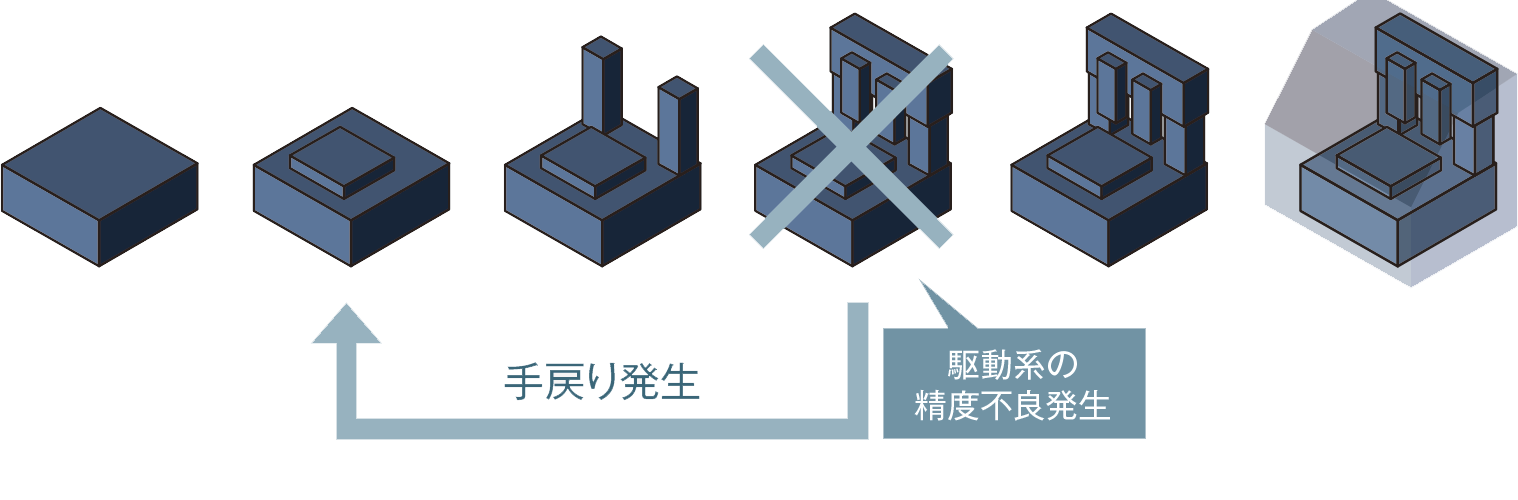

04手戻りを減らす
検査・調整された状態でご提供することで、立上げ時の手戻りリスクを抑えます。
精度が出ない等による手戻りを削減
精度保証されているため、手戻りが発生しない

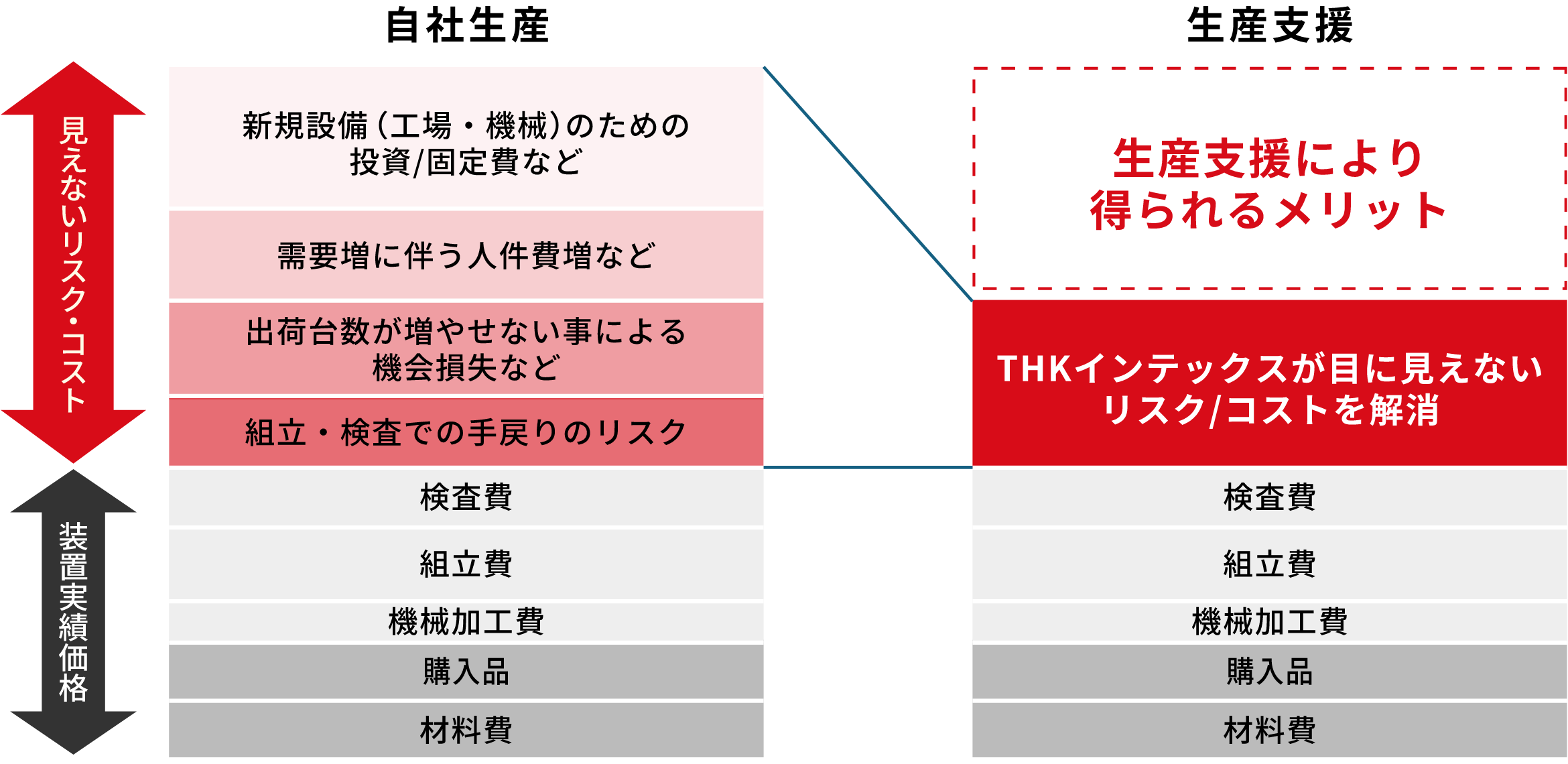

05生産能力を確保する
人手不足、スペース不足、生産能力不足といった現場課題に対し、工程の一部を担うことで生産性向上を支えます。
生産支援により得られるメリット（時間短縮・コスト削減）から他の業務に有効活用

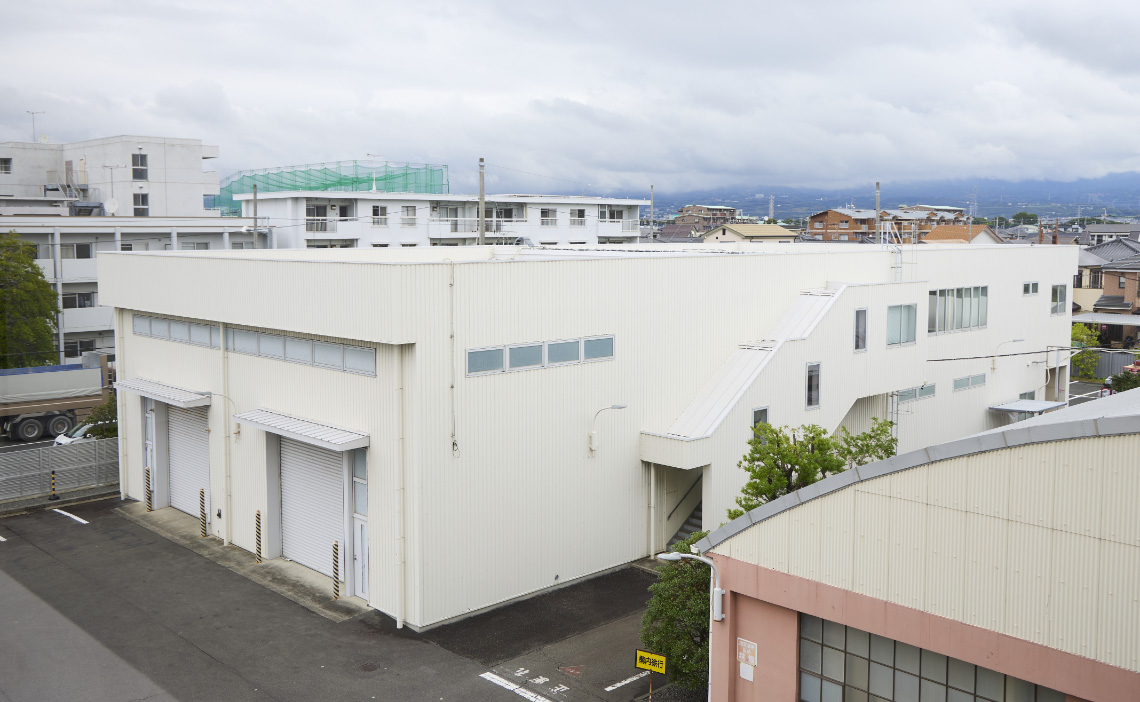

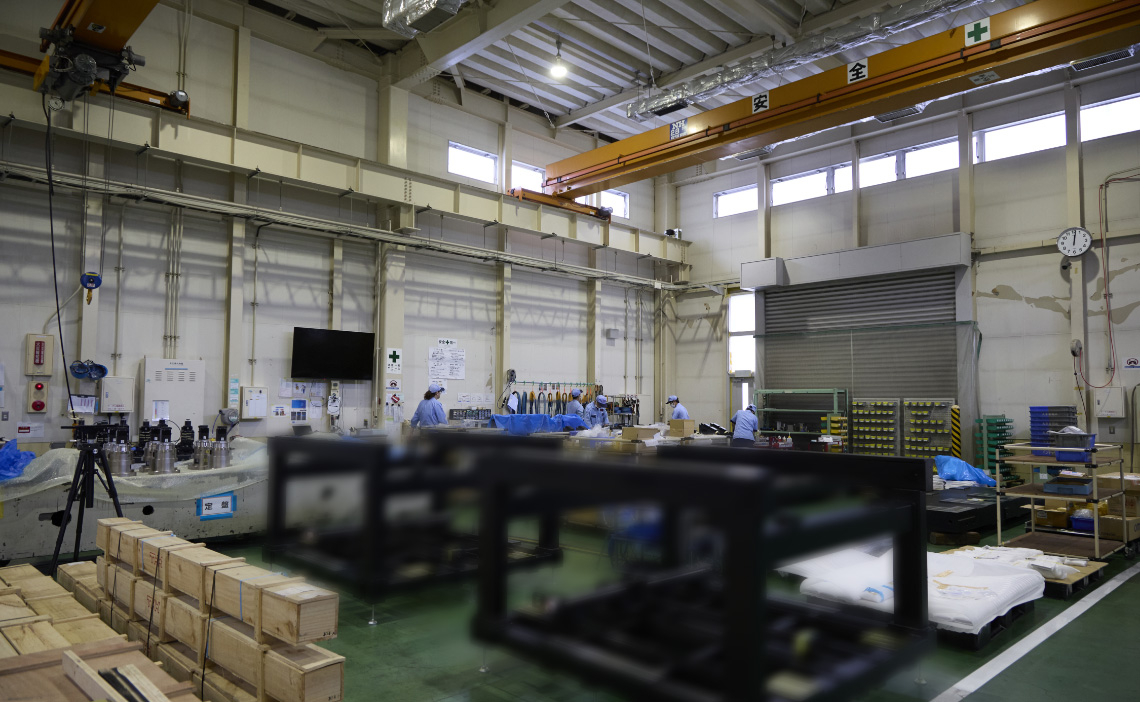

三島工場 開発棟

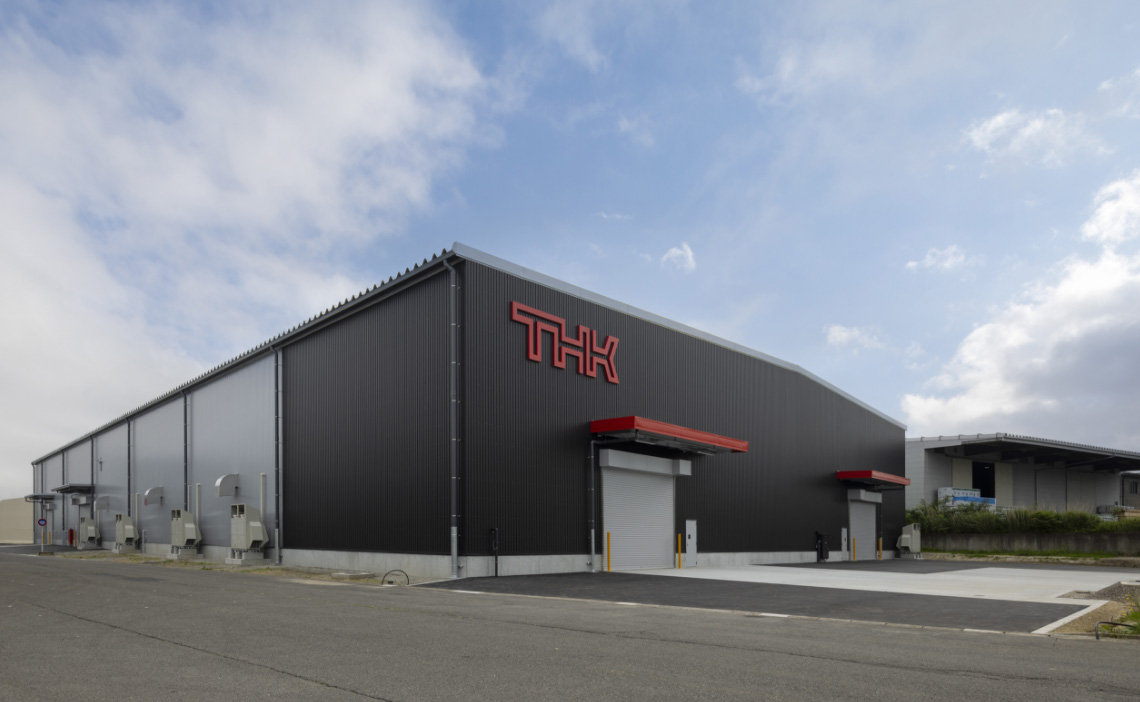

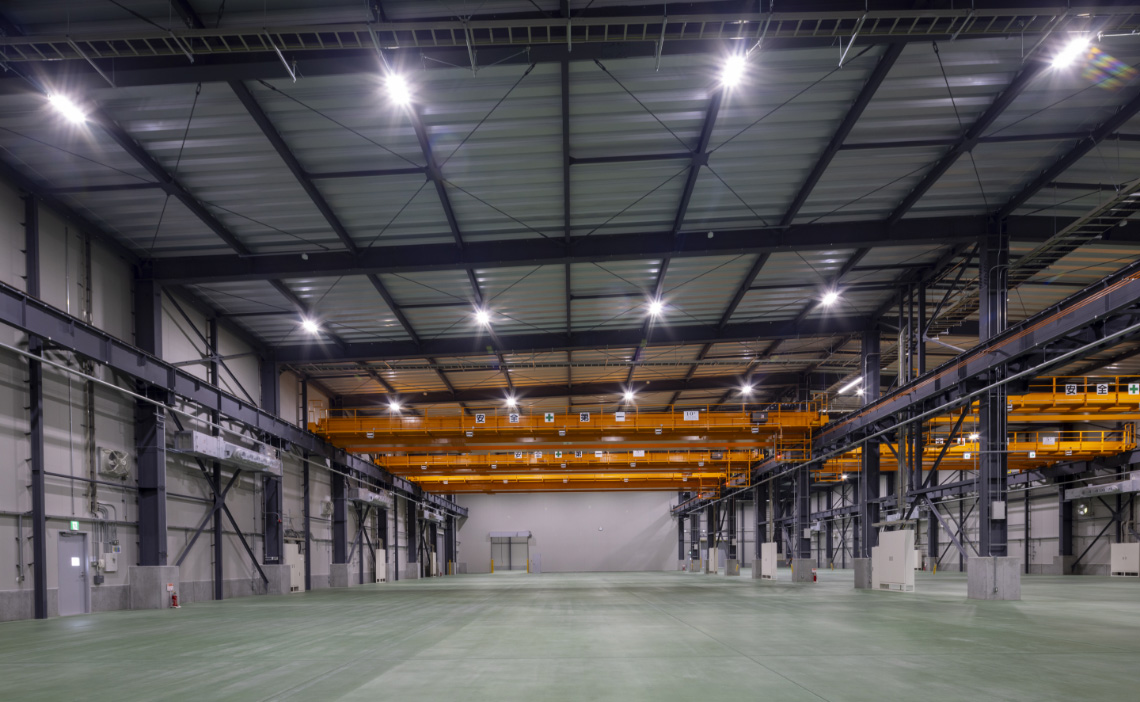

仙台工場 E棟 2024年竣工
幅広い業界の生産工程を支えています
さまざまな業界の生産工程で、THKインテックスのユニットが採用されています。
半導体
半導体製造装置の根幹となる精密位置決めユニットを大手メーカーへ安定供給
工作機械・精密機器
工作機械向け精密駆動ユニット、シビアな要求に応える精密機器の設計〜実装
自動車
自動車部品の検査・加工工程で使われる高精度ユニットを提供
エレクトロニクス
基板検査、電子部品実装など精密工程向けステージを設計製作
医療・ヘルスケア
医療機器の精密駆動部を支えるユニットの開発

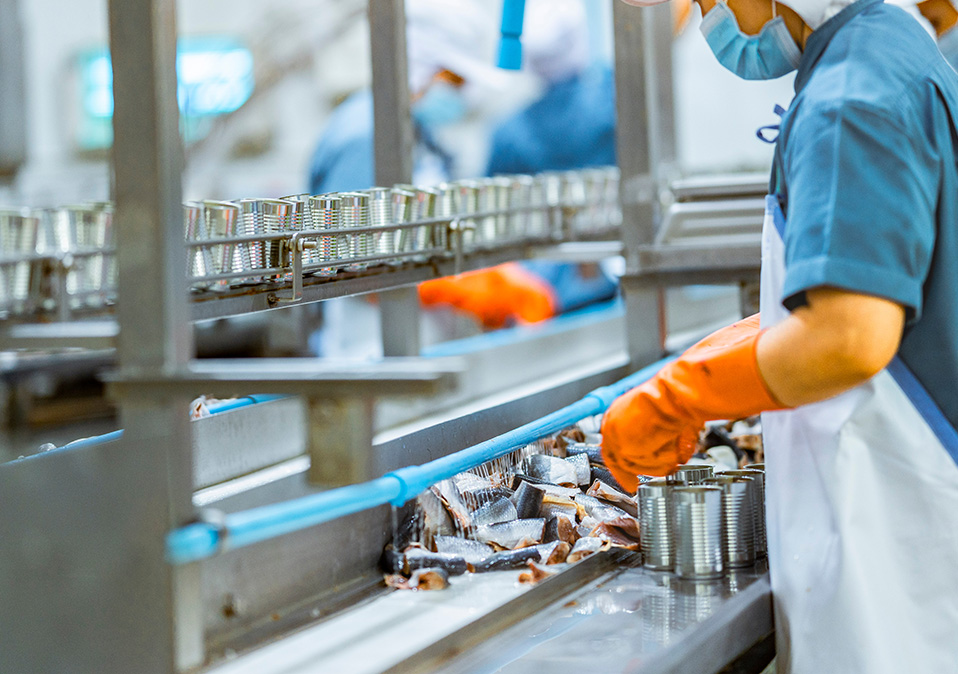

食品
食品生産ライン向けの自動化設備用ユニットを提供
ご相談から納品までの流れ
-
Step01
お問い合わせ
Webフォームまたはお電話にてご連絡ください
-
Step02
ヒアリング
ご要望・装置仕様・精度要件を確認します
-
Step03
構想設計・提案
最適なTHK製品の選定を含む構想設計をご提案します
-
Step04
詳細設計・試作
詳細設計から試作製作、動剛性測定等による検証を行います
-
Step05
評価・量産
性能評価後、量産立上げまで一貫して対応します
よくあるご質問
- Q仕様が固まっていなくても相談できますか？
- Aはい。構想段階からご相談いただけます。THK製品の特性を踏まえた仕様のご提案も可能です。
- Q1点ものや小ロットにも対応可能ですか？
- A対応可能です。試作1台から承ります。量産を前提とした設計もご相談ください。
- Q量産を前提とした設計は可能ですか？
- Aはい。量産時の品質安定・コスト最適化を見据えた設計を、試作段階から行います。
- Q他社装置・既存設備との組み合わせは可能ですか？
- A可能です。既存装置への組込み・追加ユニットの開発実績も多数ございます。
- Q「ユニット」とは具体的に何を指しますか？
- ATHK製のLMガイドやボールねじなどの機械要素部品を組み合わせ、お客様の装置に合わせた「精密ステージ」「位置決めテーブル」などの駆動モジュールのことです。
最適なモーションユニットで、
あなたの装置を実現しませんか？
THKインテックスは、構想検討から設計製作、部品加工、組立調整、精密検査まで対応できる体制を備えています。図面がない段階でのご相談はもちろん、支給図面にもとづく加工・組立・検査など、お客様の状況に合わせて柔軟に対応いたします。詳しい生産体制や設備については、「ものづくり体制」ページをご覧ください。
共同開発、構想設計、部品加工（受託加工）組立調整（図面支給も可）、精密検査、設計製作 なども対応可能です。お気軽にご相談ください。
